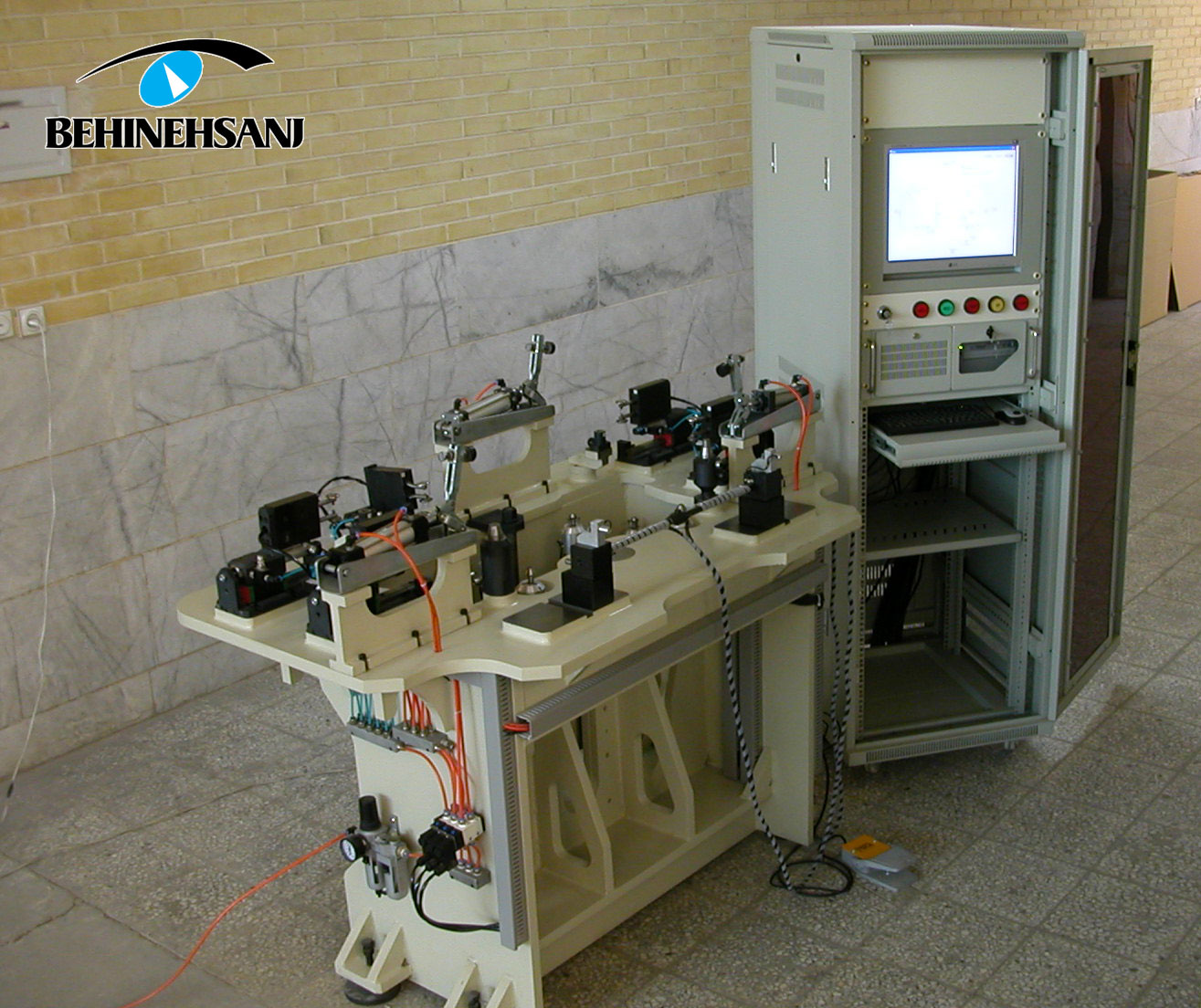

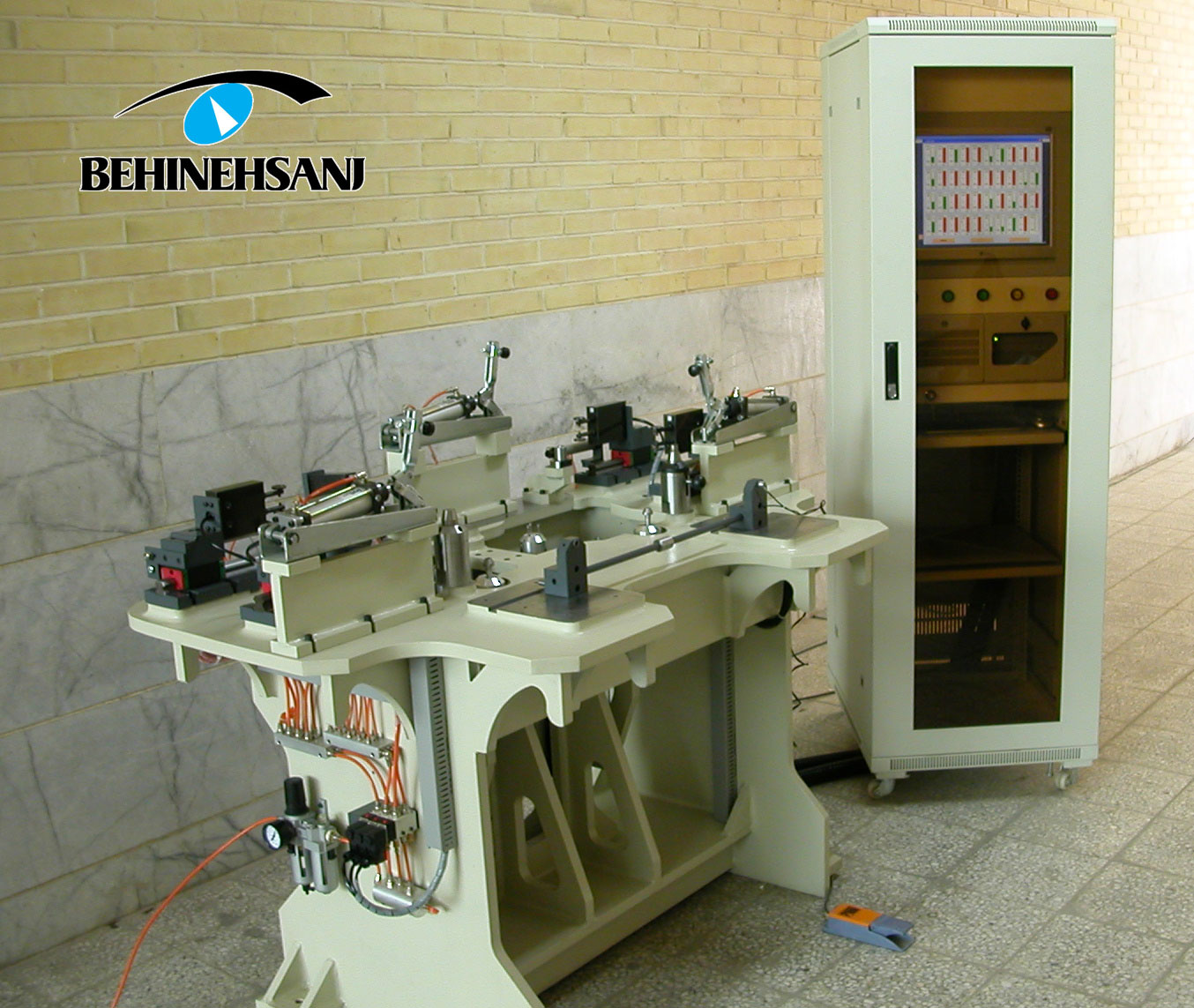

سیستم مولتی گیج کامپیوتری تست نهایی ابعاد رام Cradle Checking Fixture

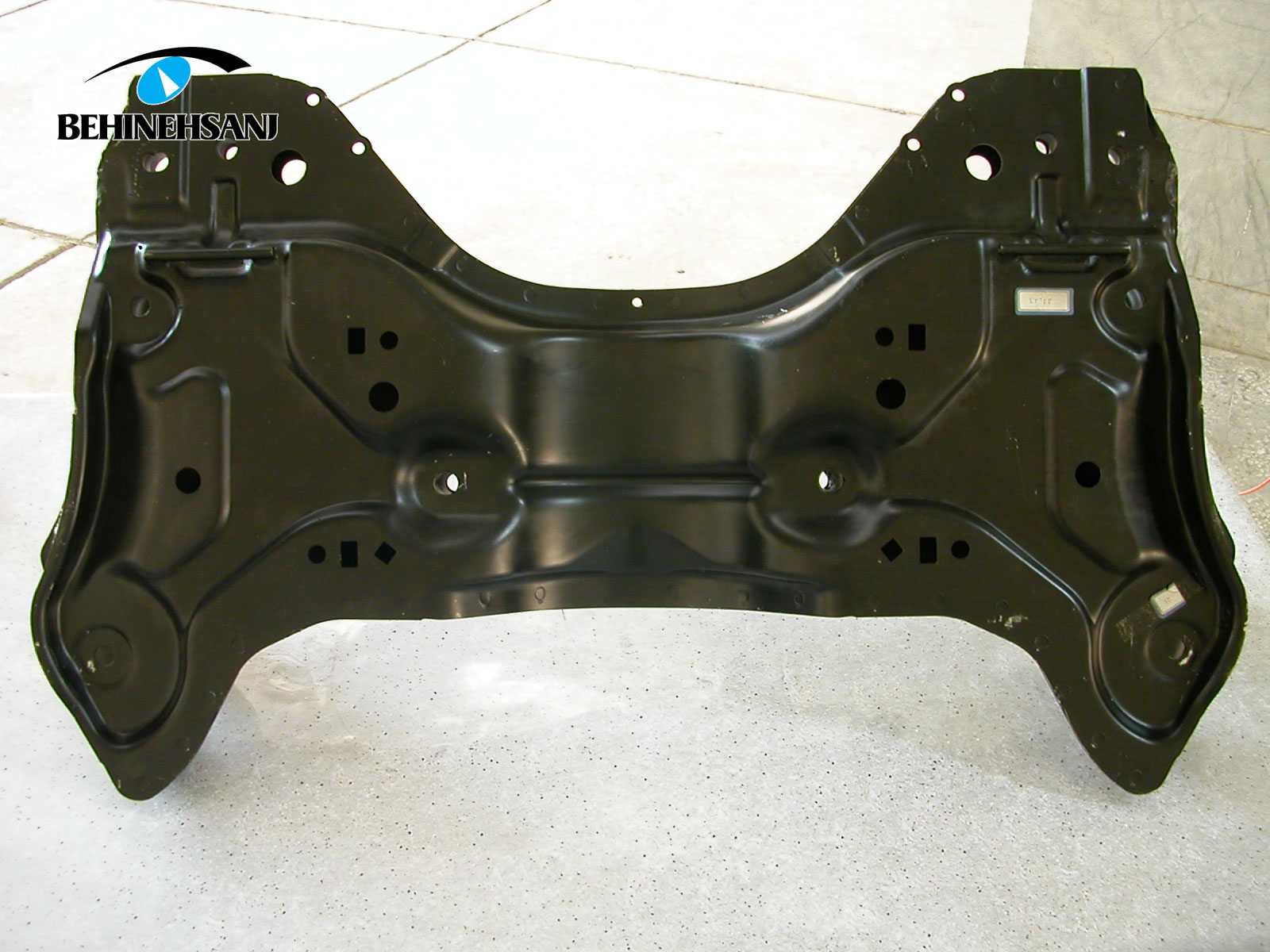

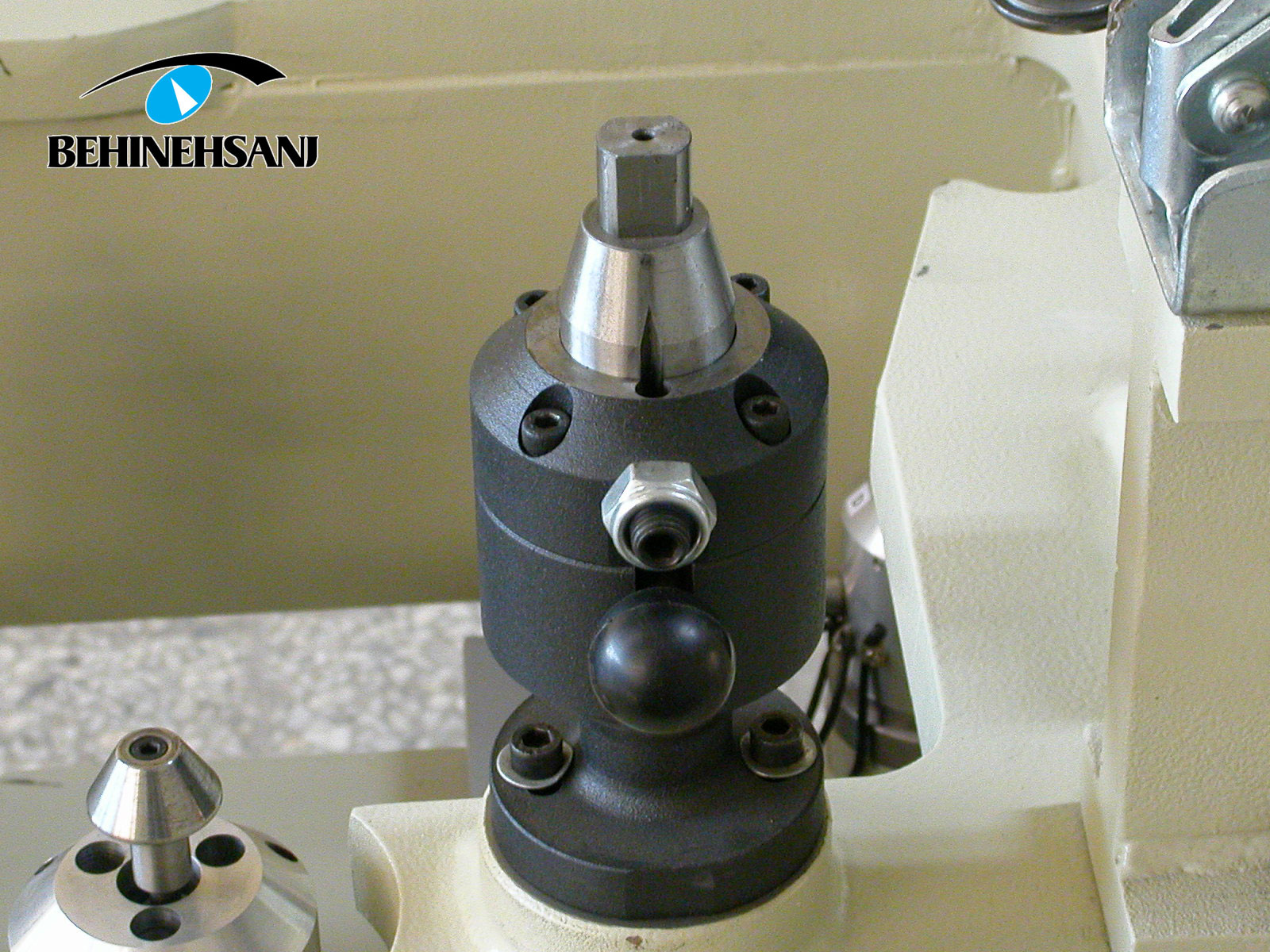

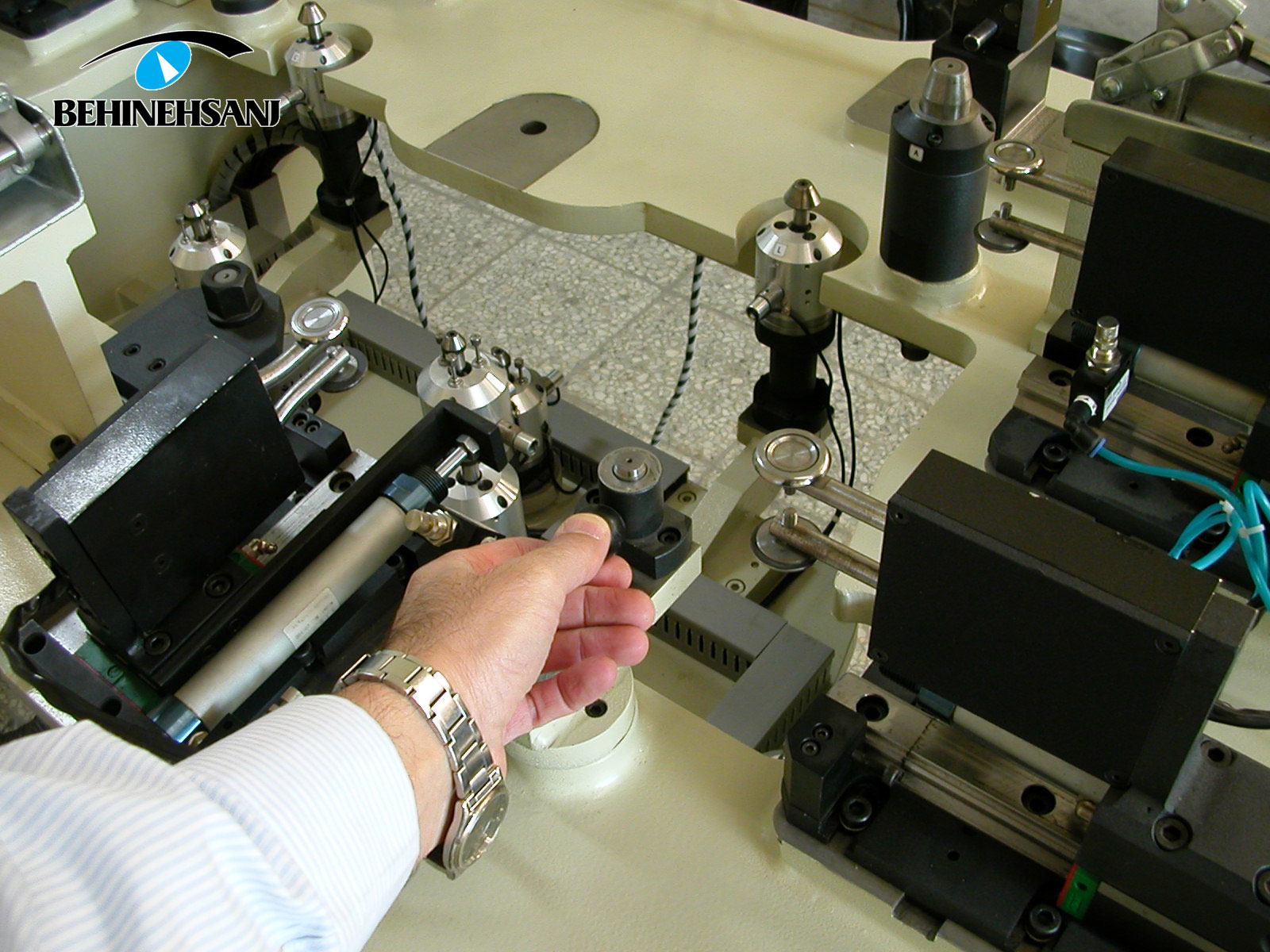

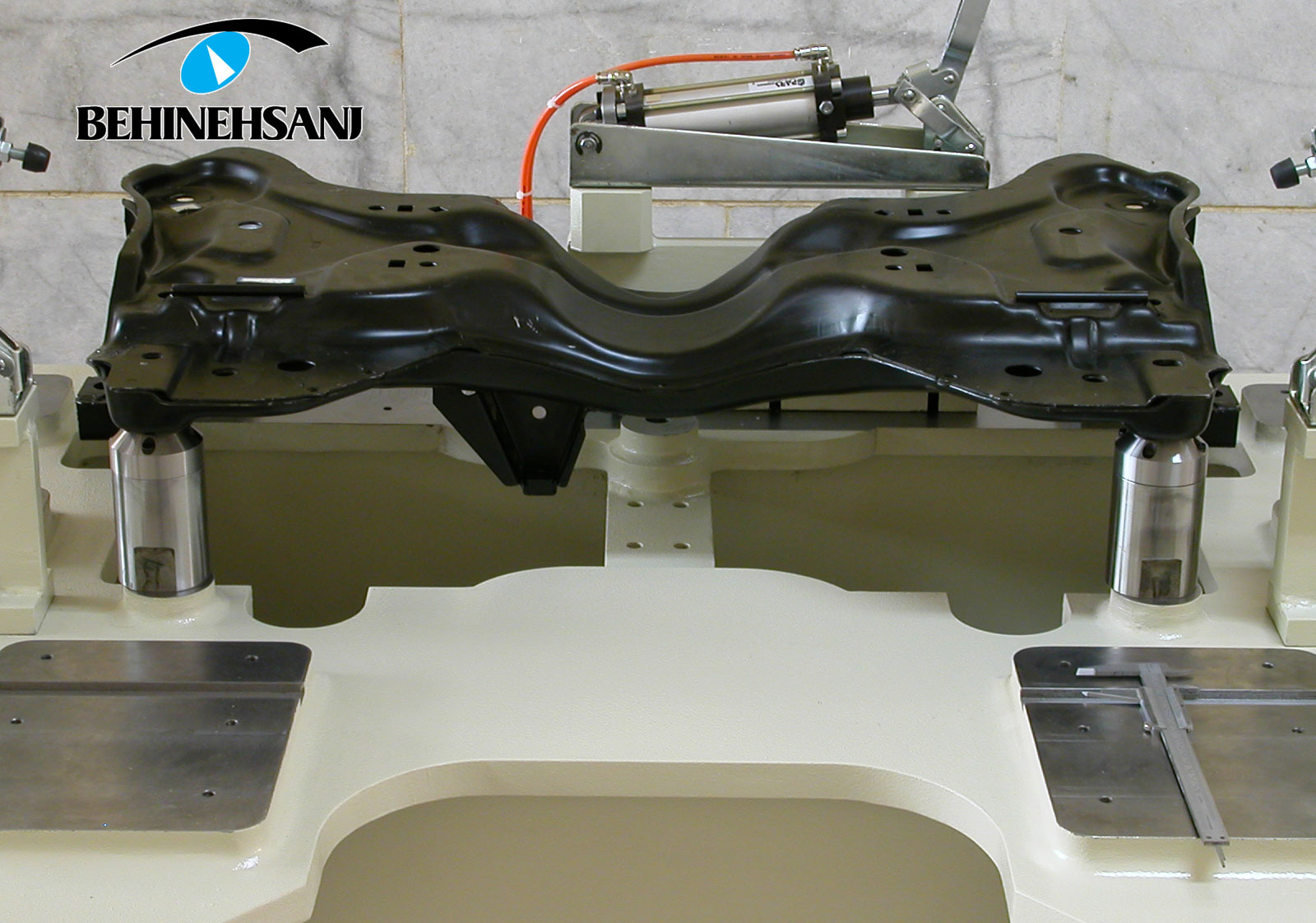

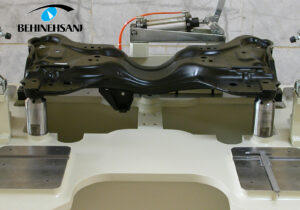

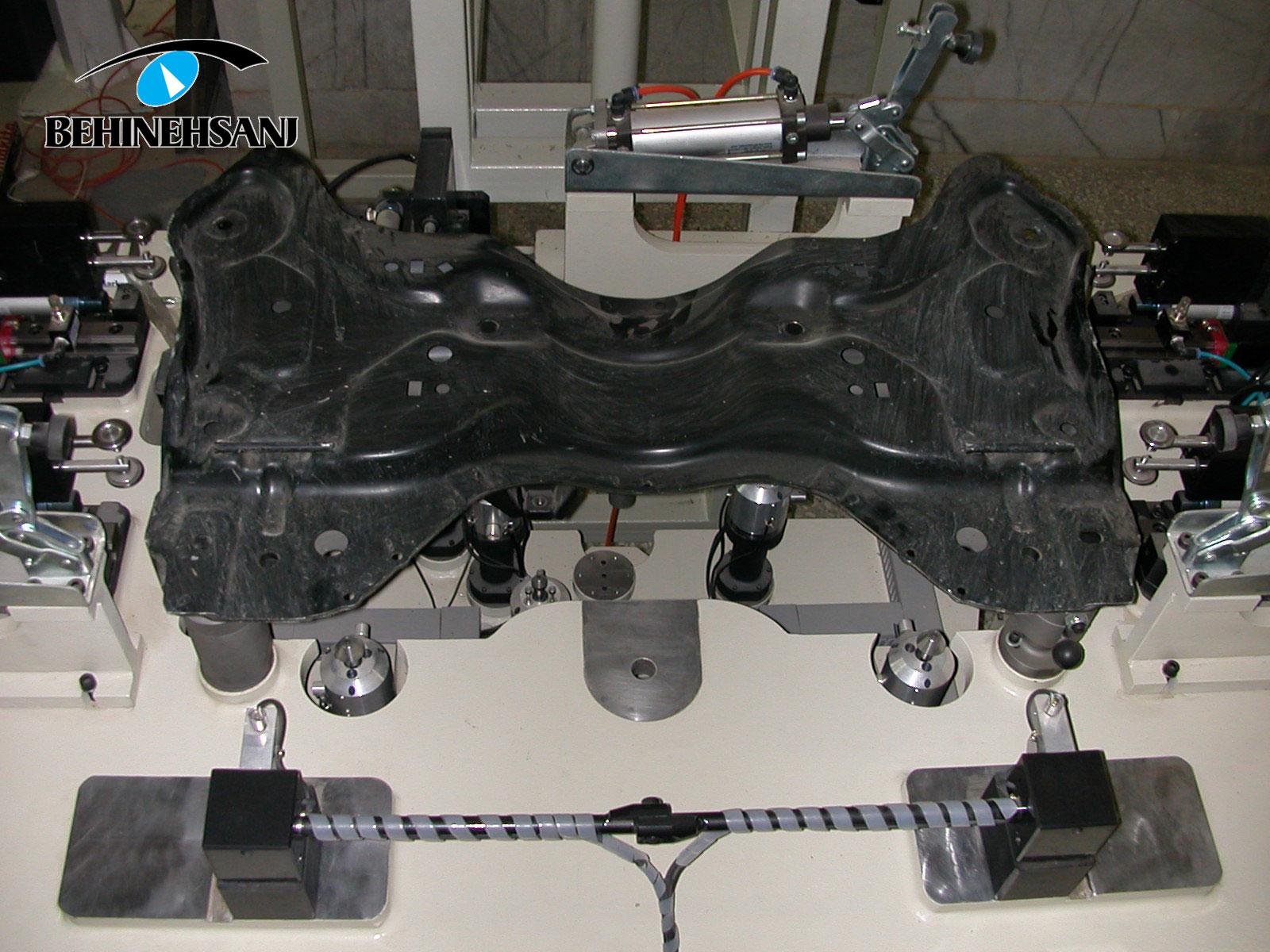

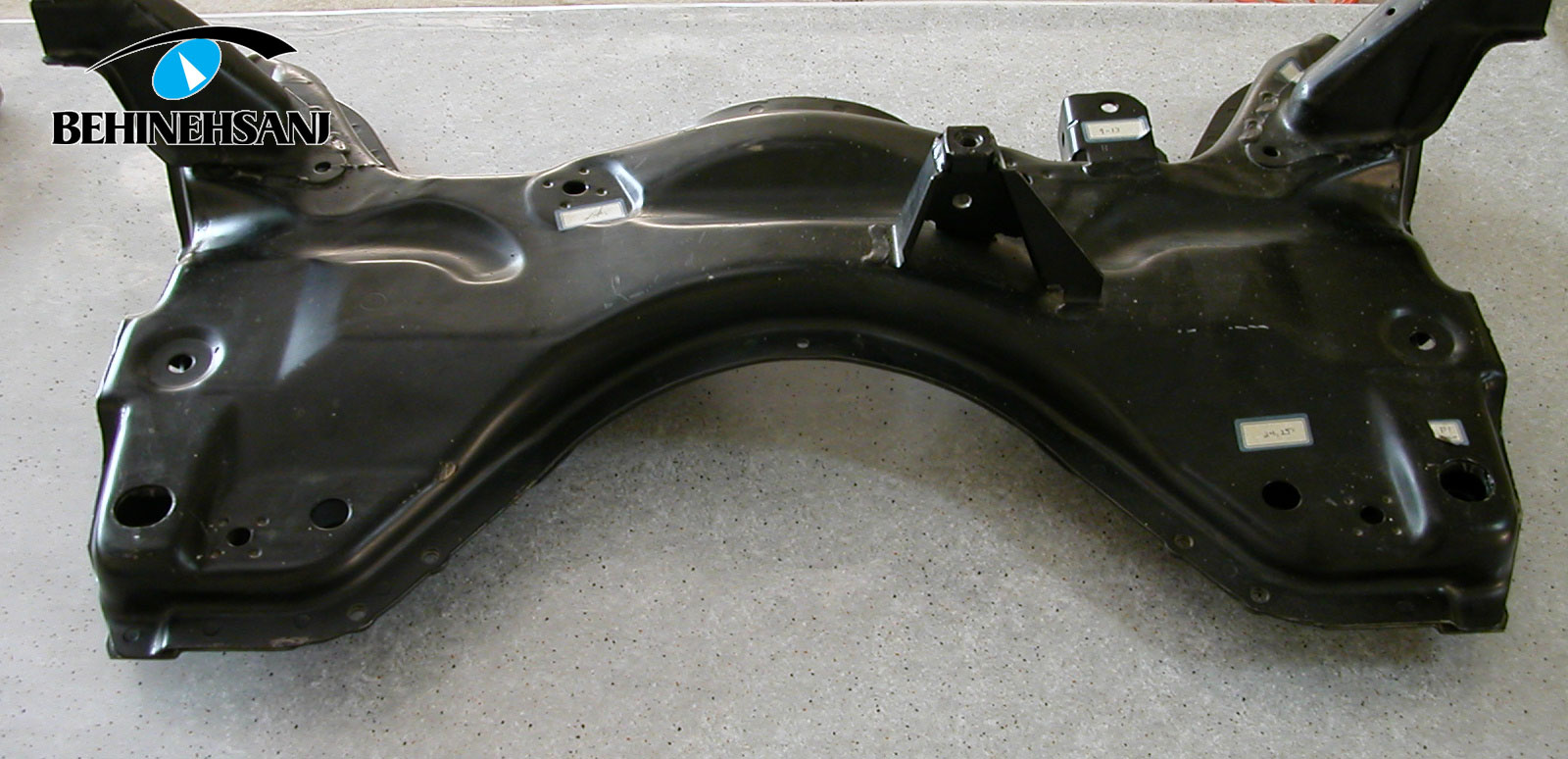

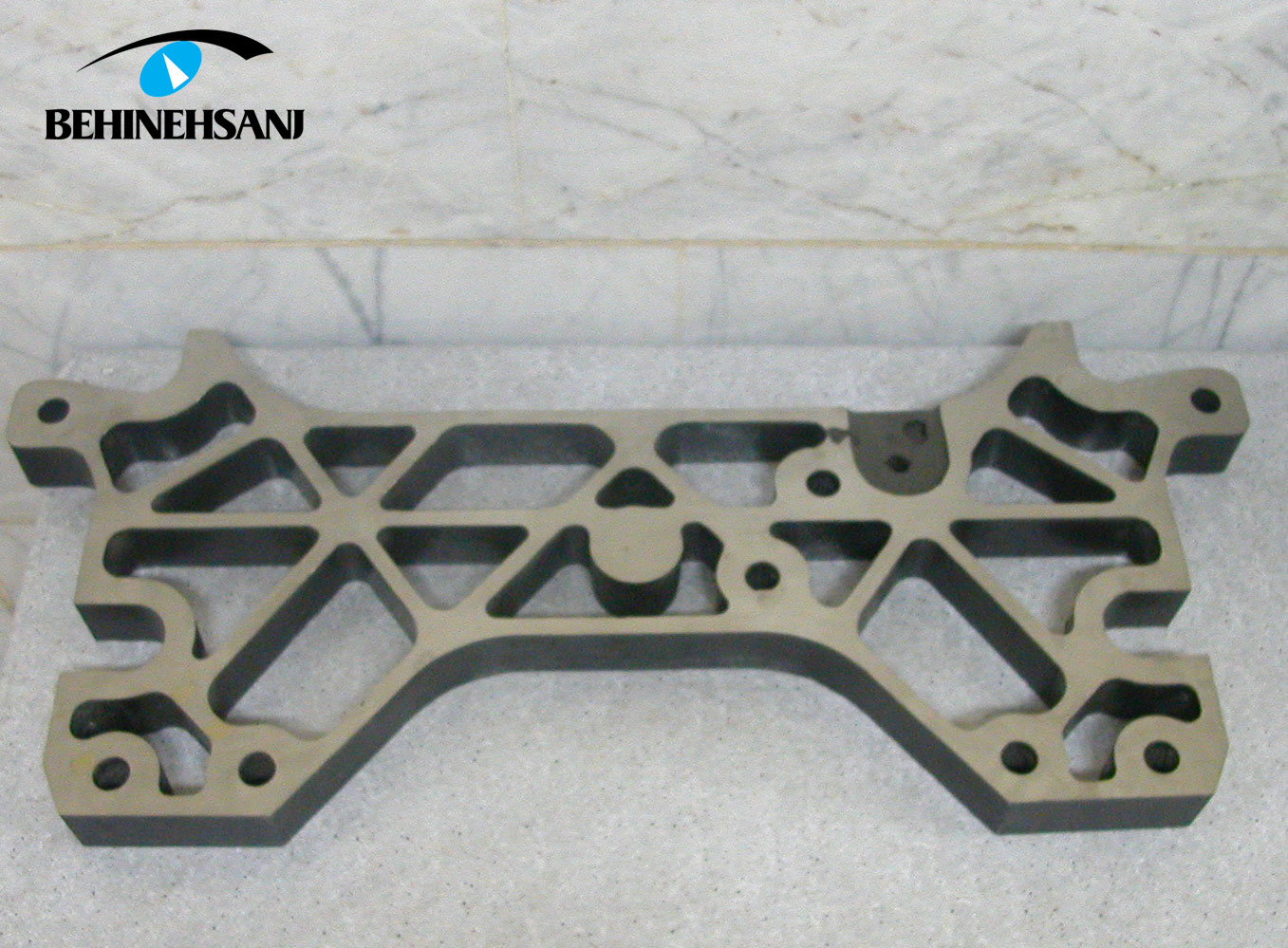

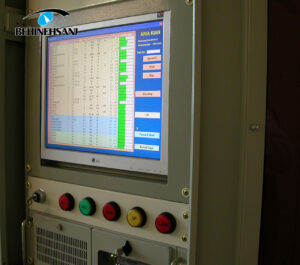

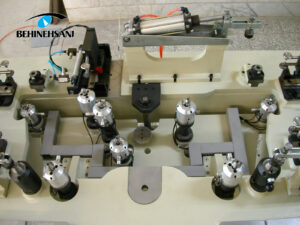

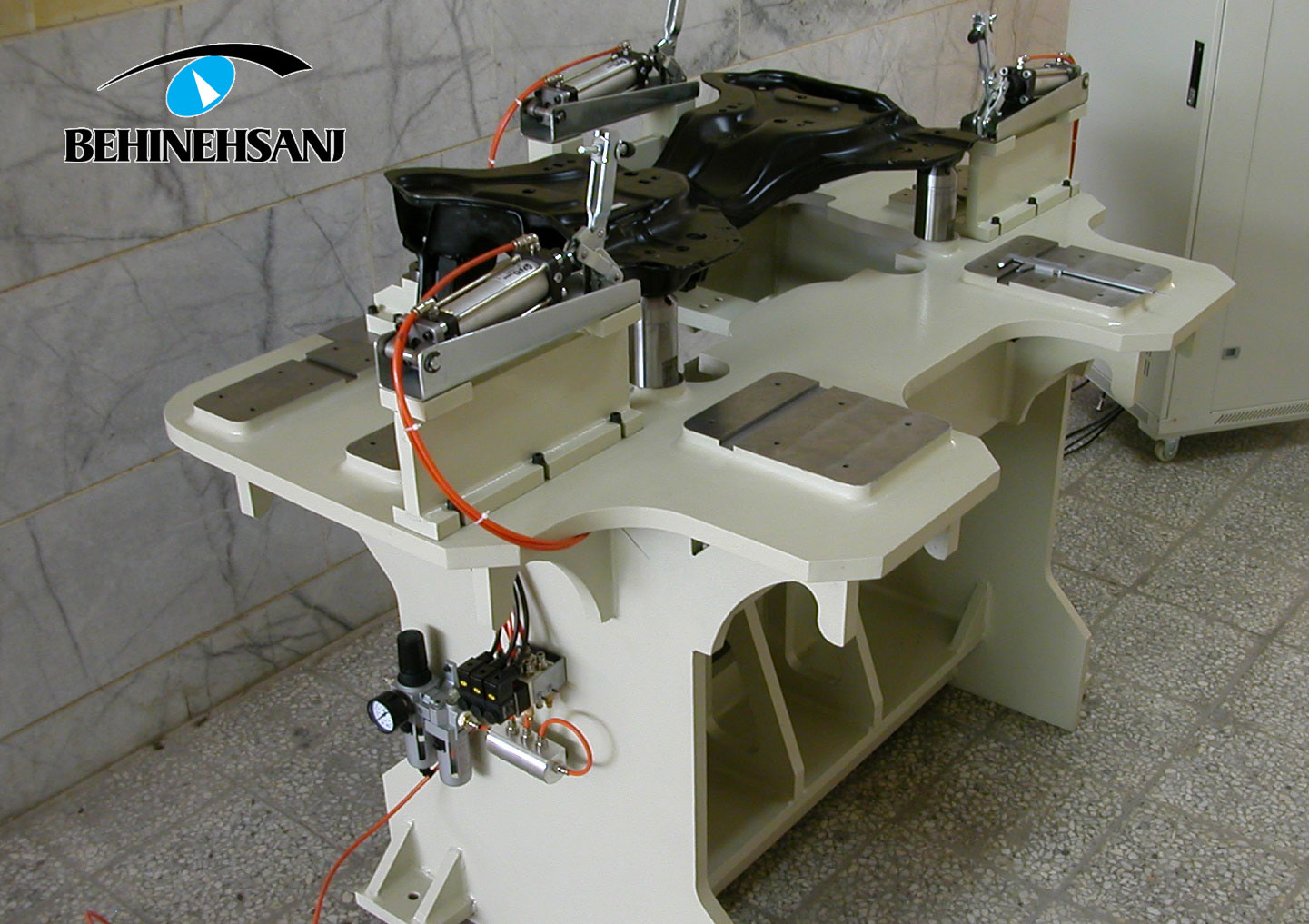

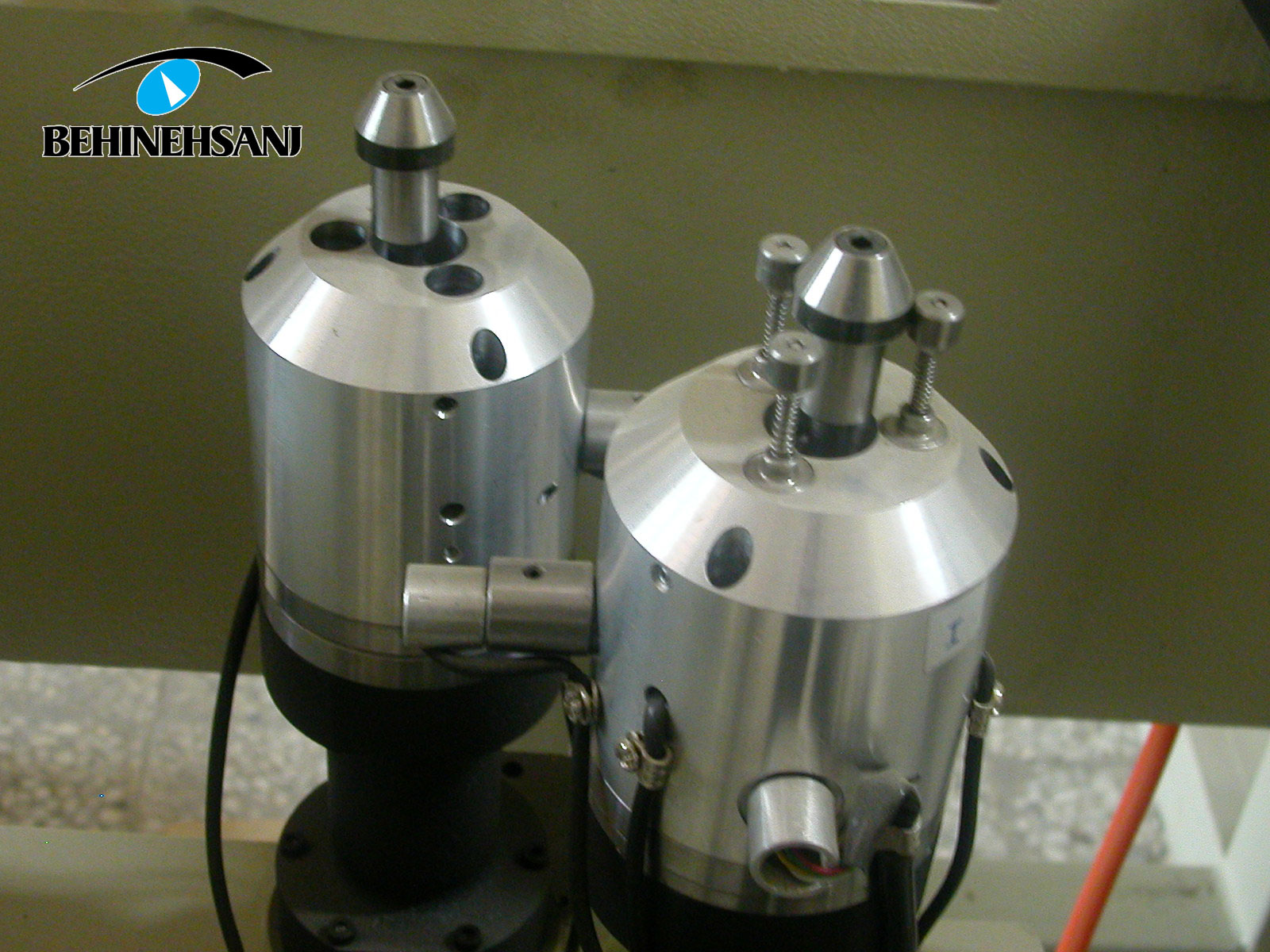

این سیستم برای کنترل و اندازه گیری موقعیت سوراخ ها و ارتفاع دهانه ها در قطعه رام (طبق) ،  طراحي و ساخته شده است. پس از قرارگیری قطعه بر روی فیکسچر و موقعیت دهی آن به کمک پین های راهنما و صفحات تکیه گاه ، با صدور فرمانی ، قطعه از سه نقطه به کمک مکانیزم پنوماتیک ،کلمپ می شود . سپس فرمان دیگری باعث حرکت پراب های تعیین موقعیت به سمت قطعه شده تا نهایتا این پراب ها با سوراخ های قطعه هم مرکز شوند . فرمان سوم باعث حرکت هدهای اندازه گیری به سمت قطعه شده و پس از آن اندازه های قطعه روی مونیتور اعلام می شود . همچنین با یک گیج دستی موقعیت میله جوشی روی رام ، کنترل و اعلام می گردد
