درباره محصول

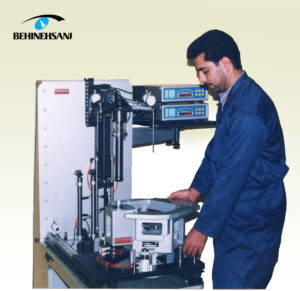

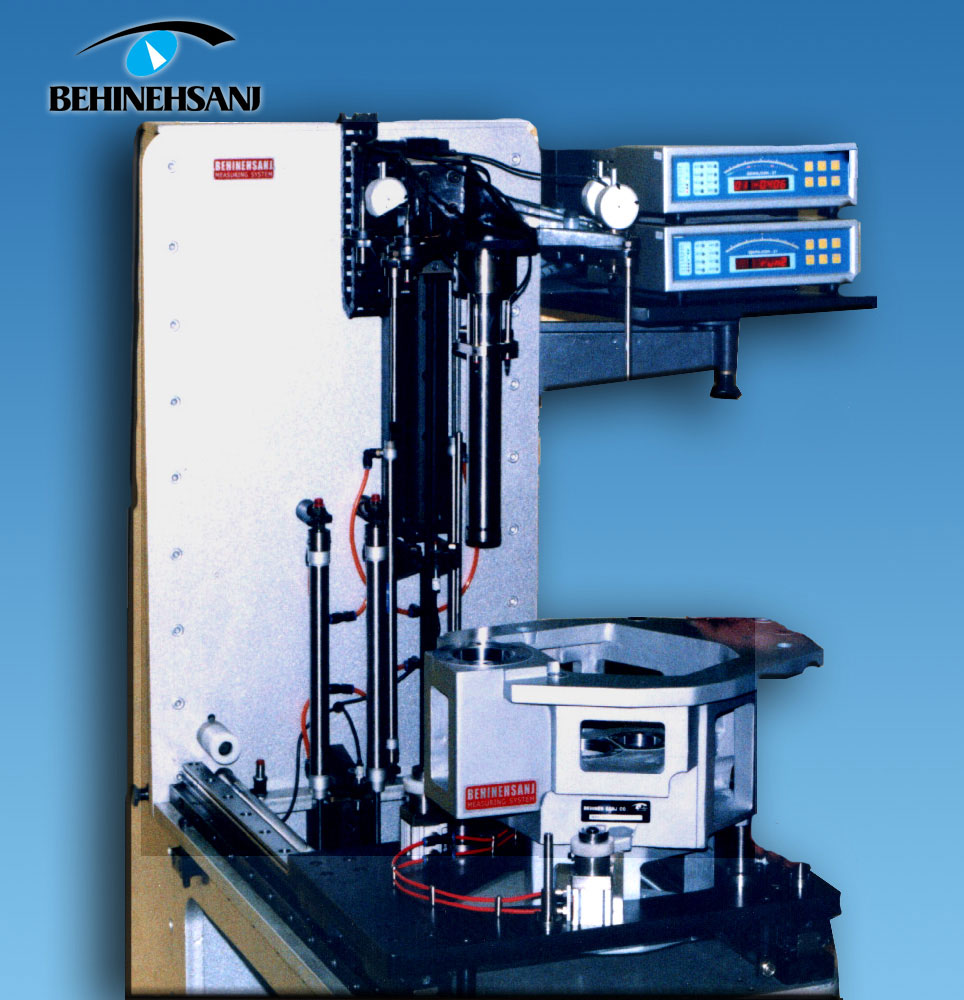

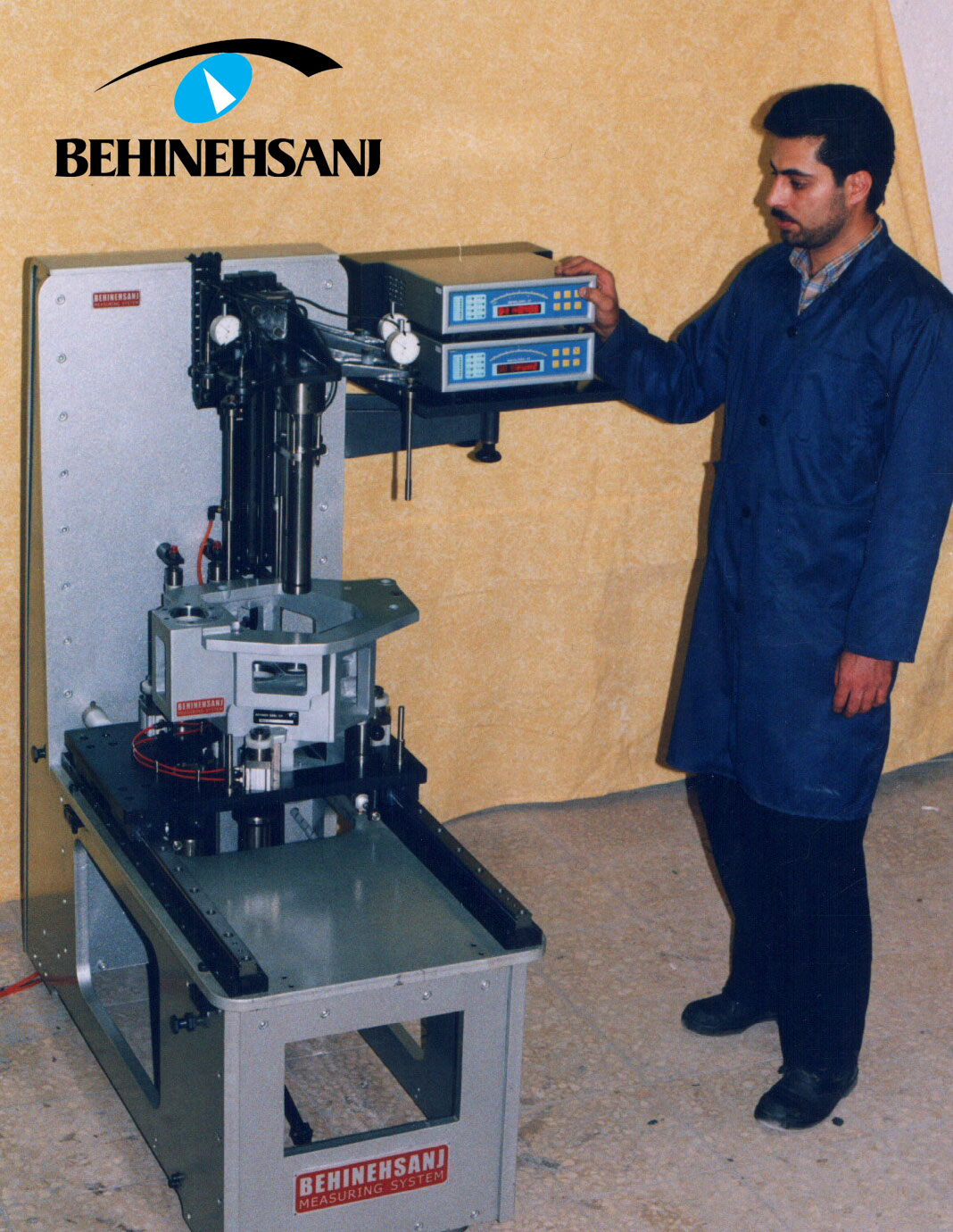

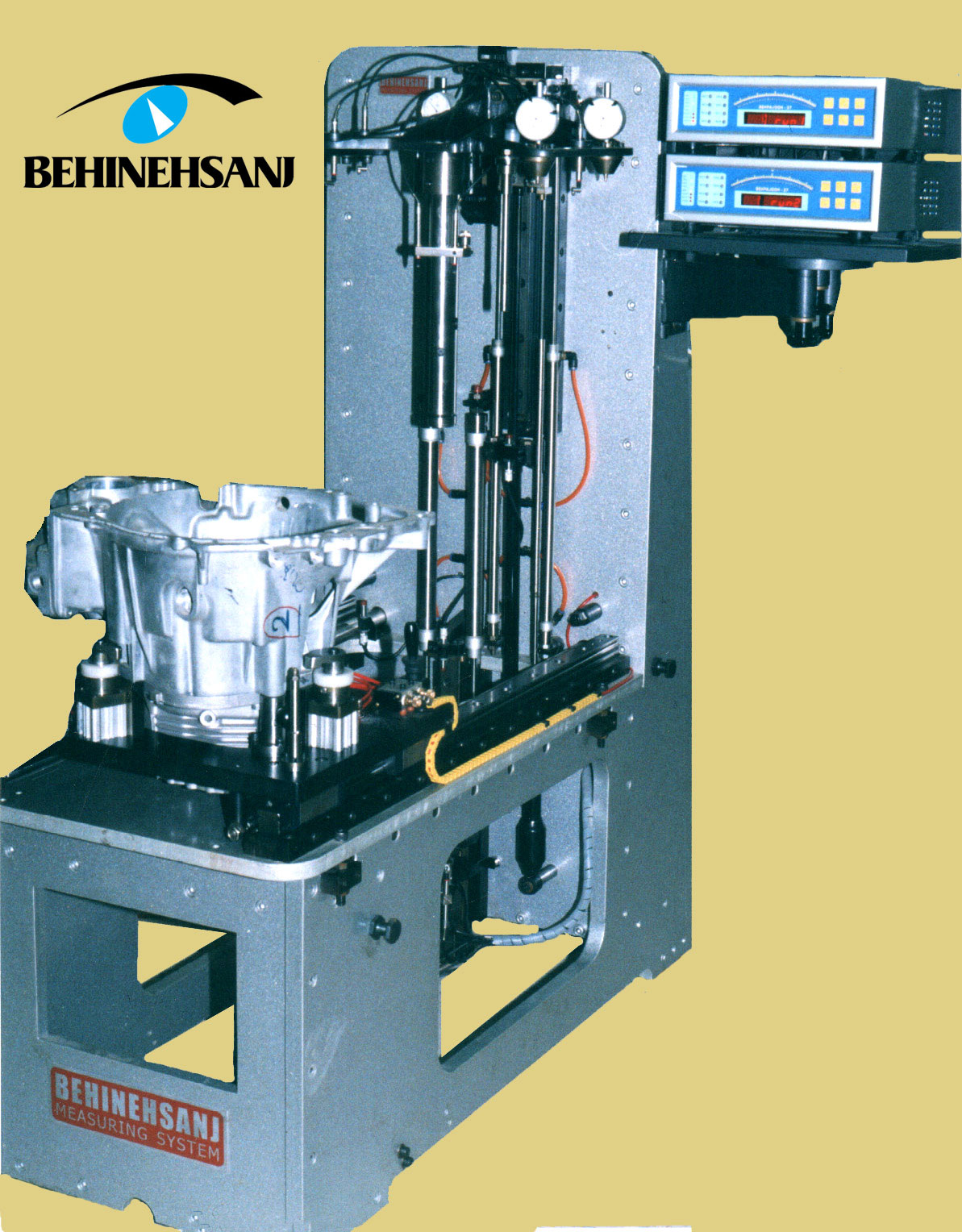

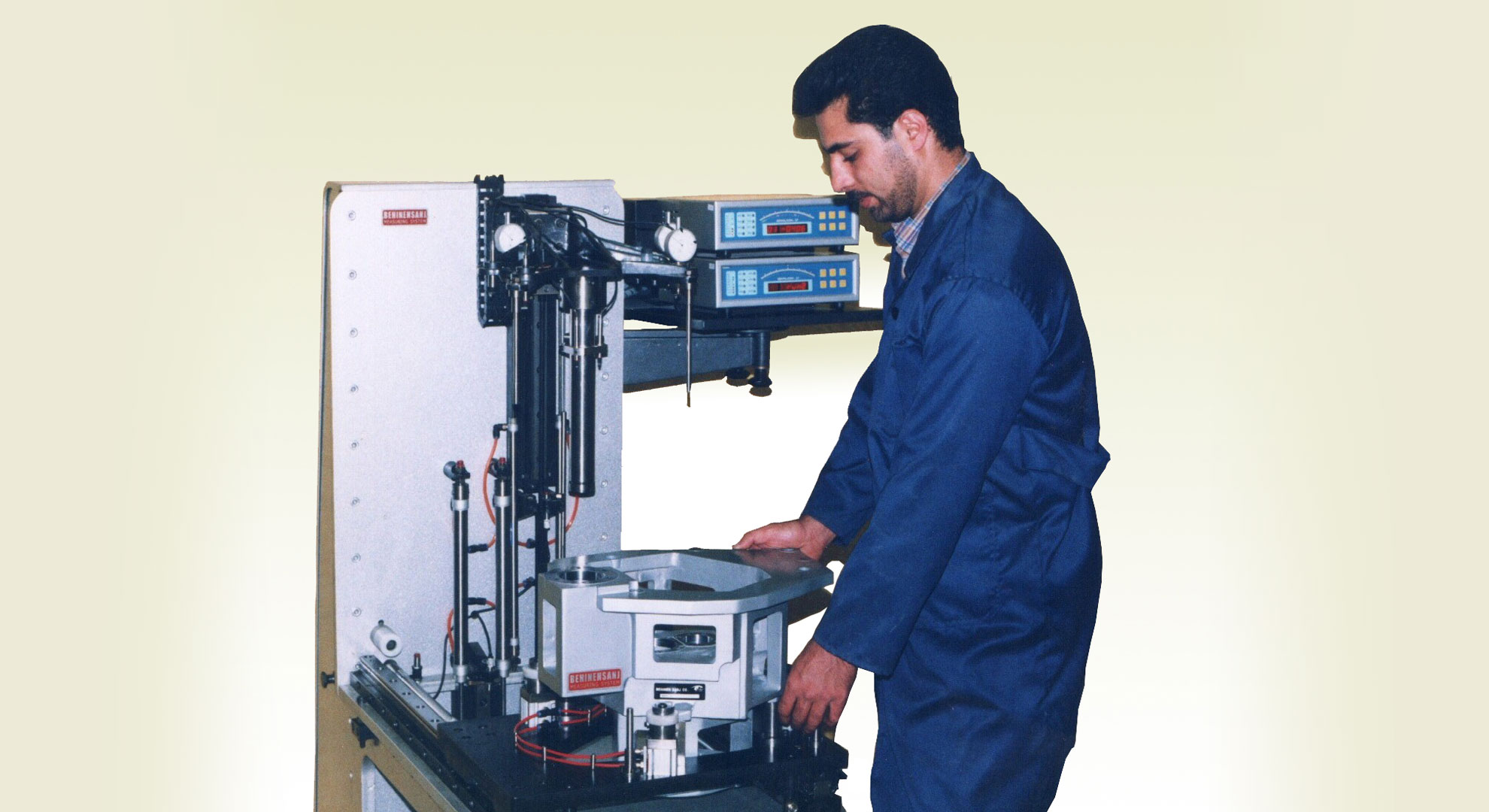

در فرآیند تولید گیربکس، در ابتدا مجموعه پوسته گیربکس و پوسته کلاچ به یکدیگر متصل می شوند. این مجموعه دارای تعدادی ارتفاع دقیق است که قبل از مونتاژ دنده ها باید نسبت به یک سطح مبنا کنترل گردند. گیج مذکور یک ماشین اندازه گیری است که برای کنترل این ارتفاع ها طراحی و ساخته شده است. اپراتور پوسته گیربکس را روی یک سطح مبنا (واگن) قرار می دهد. سپس با فرمانی که دستگاه صادر می کند ، قطعه توسط یک مکانیزم پنوماتیک ، به جلو هدایت میشود. تعدادی پراب از بالا و پایین داخل قطعه می شوند و با سطوح مورد نظر تماس می یابند. در این هنگام دستگاه ، اندازه پراب ها را می خواند و از روی آنها مقدار ارتفاع ها را محاسبه و اعلام می نماید. همچنین نتایج اندازه گیری به منظور ثبت و انجام تحلیل های آماری به کامپیوتر منتقل می شود.
مشخصات ماشین :
1- سیستم اتوماتیک لود و آنلود قطعه
2- اندازه گيري ابعاد ارتفاعي پوسته گيربكس (12 اندازه) بطور همزمان
3- زمان اندازه گیری (Cycle Time)کمتر از 20 ثانیه

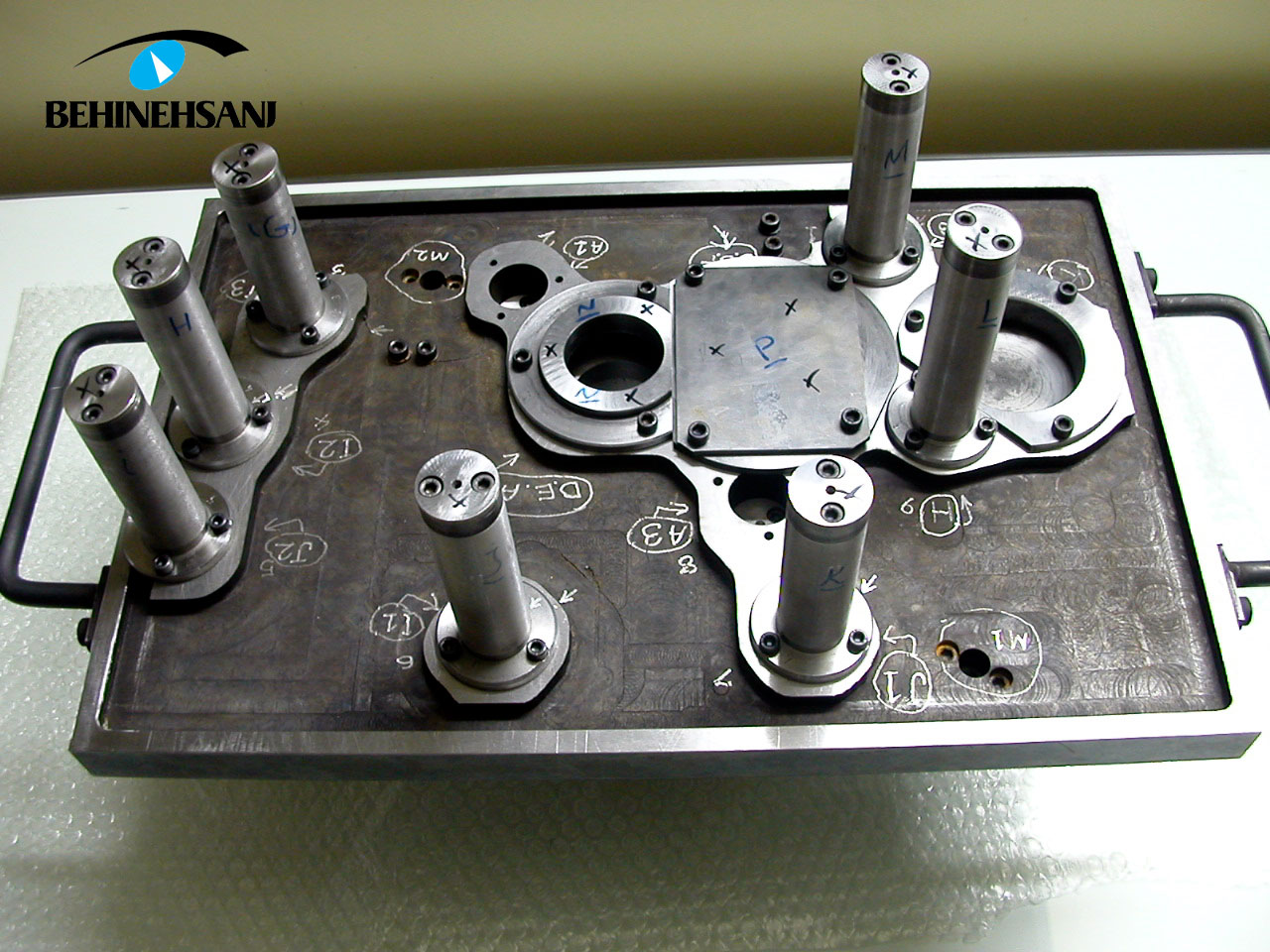

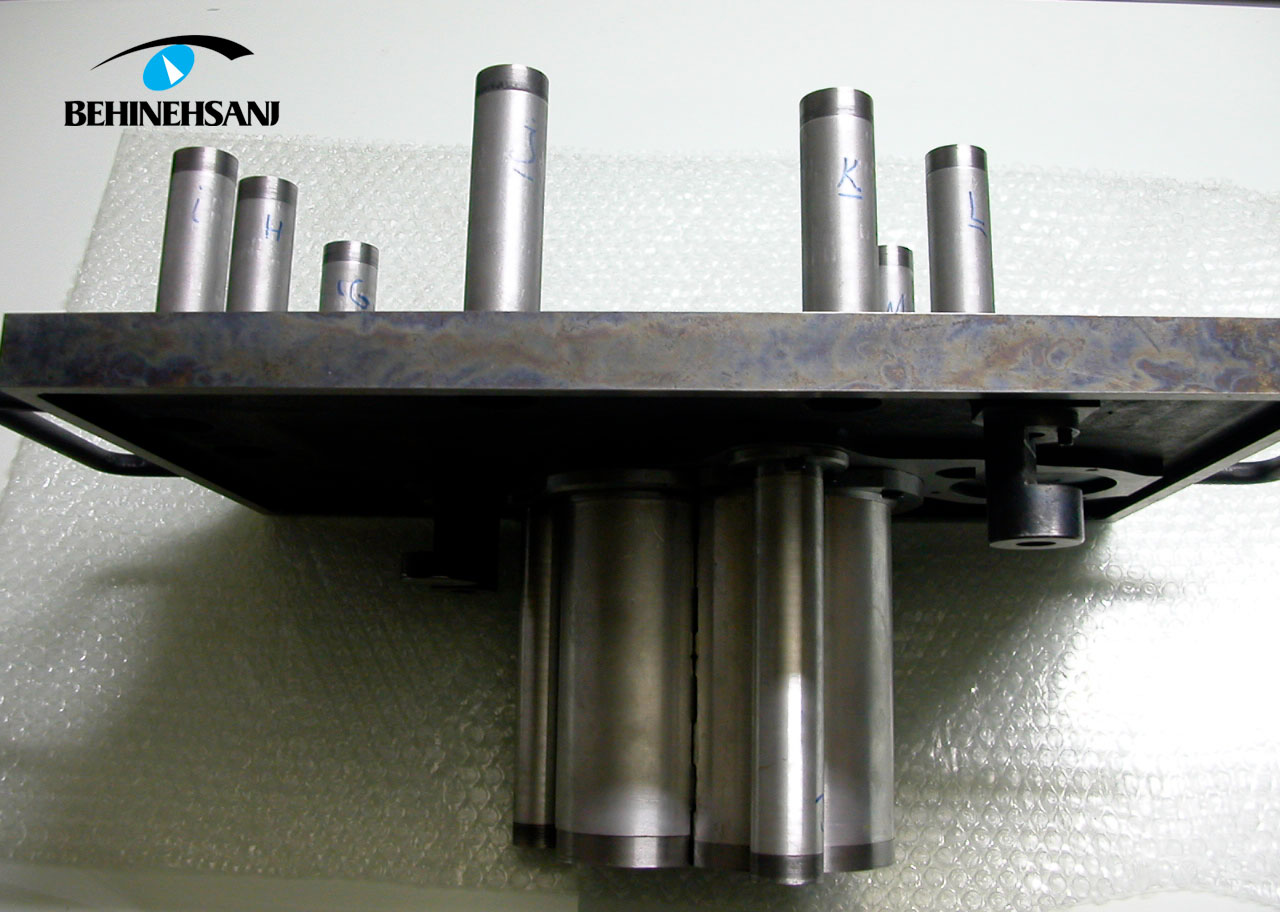

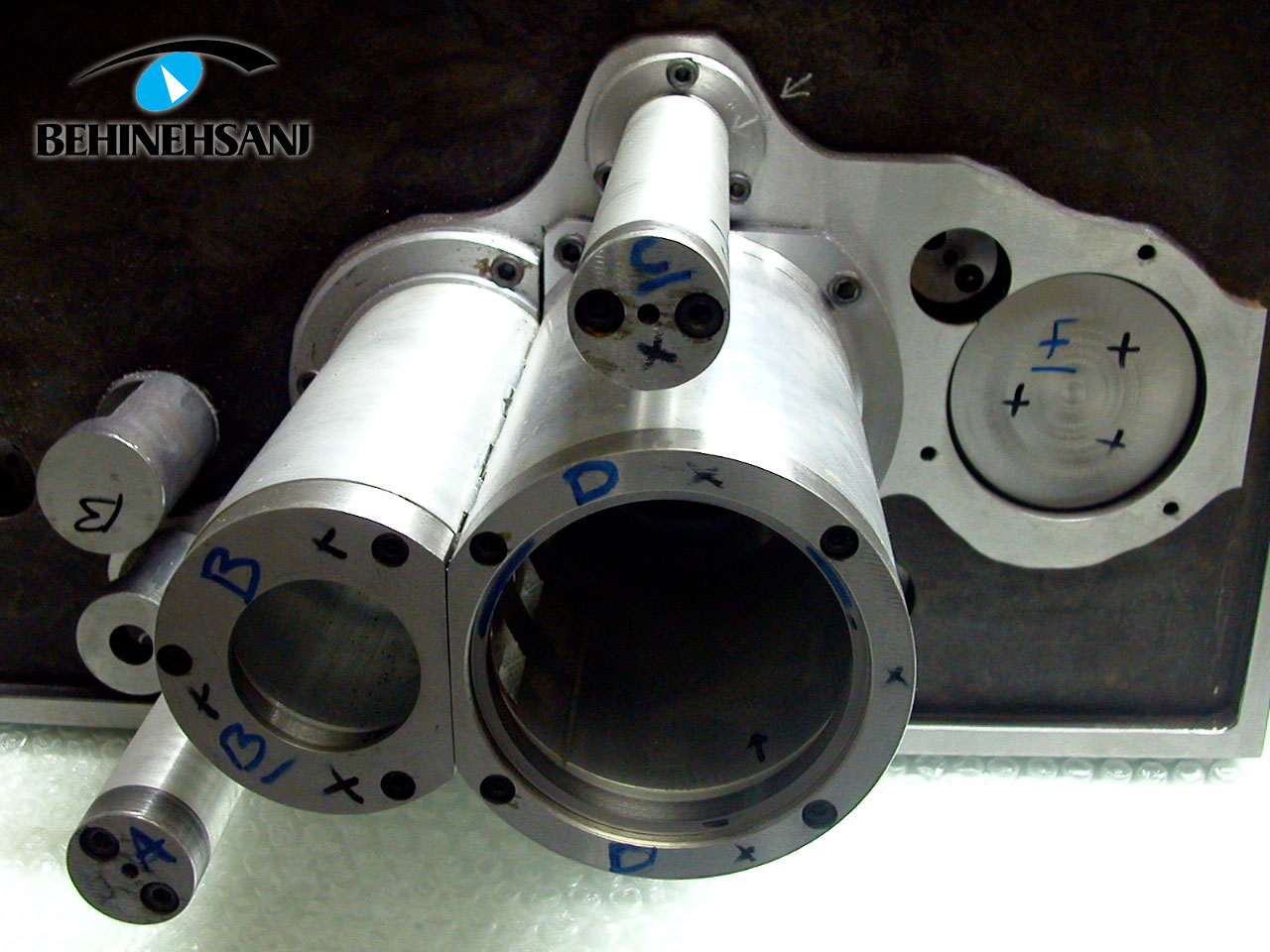

3- مستر مخصوص براي كاليبره كردن ماشين
4- سيستم كلامپ پنوماتيك
5- نرم افزار ثبت اطلاعات و انجام تحلیل های آماری فرآیند
