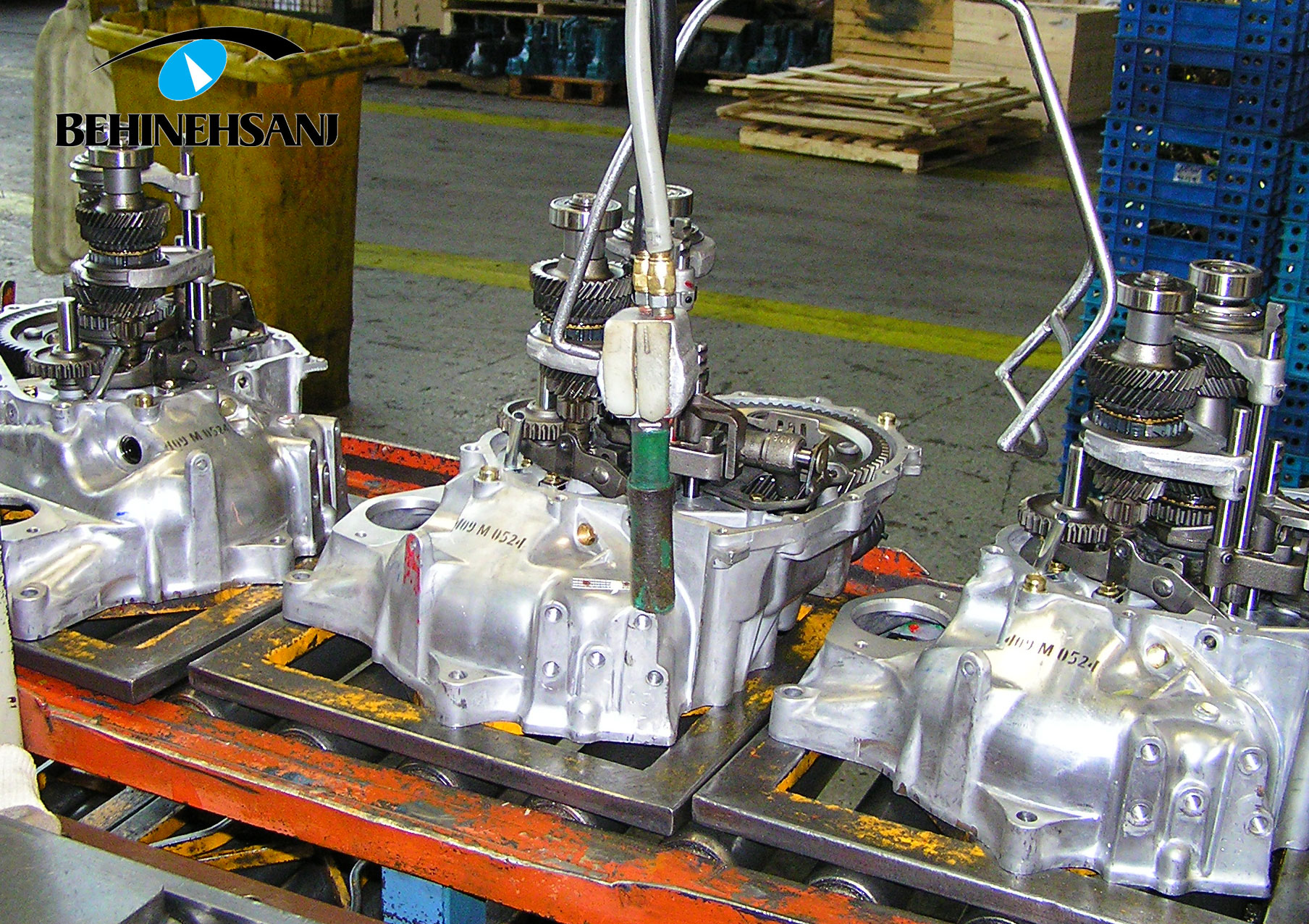

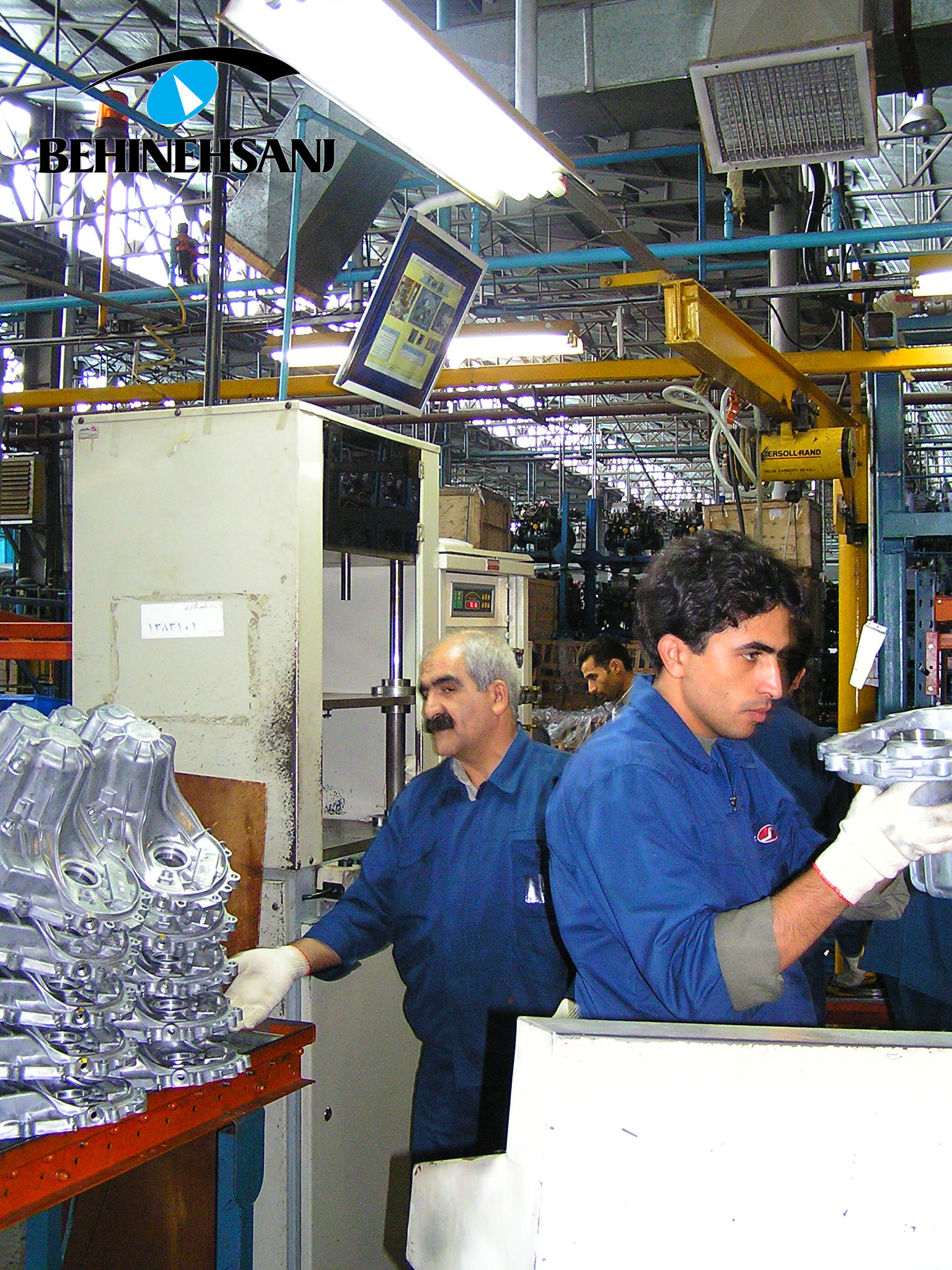

در فرآيند توليد گيربکس ، پس از مرحله مونتاژ چرخ دنده ها در داخل پوسته کلاچ و قبل از مونتاژ آن بر روي پوسته گيربکس، لازم است اندازه شيم هاي مورد نياز محاسبه و اعلام گردند تا اپراتور ، شيم هاي اعلام شده را در محل مربوطه قرار داده و سپس به مونتاژ نهايي اقدام نمايد. اين کار توسط ماشين اندازه گيري و اعلام شيم و يا به طور خلاصه ماشين شيم گذار انجام مي پذيرد.
ماشين شیم گذار براي اندازه گيري ارتفاع شافت ها و عمق هاي اوليه ، ثانويه و ديفرانسيل در گيربکس هاي تيپ پرايد و پرايد و S81و تعيين شيم هاي مناسب براي اين دو نوع گيربکس طراحي گرديده است.

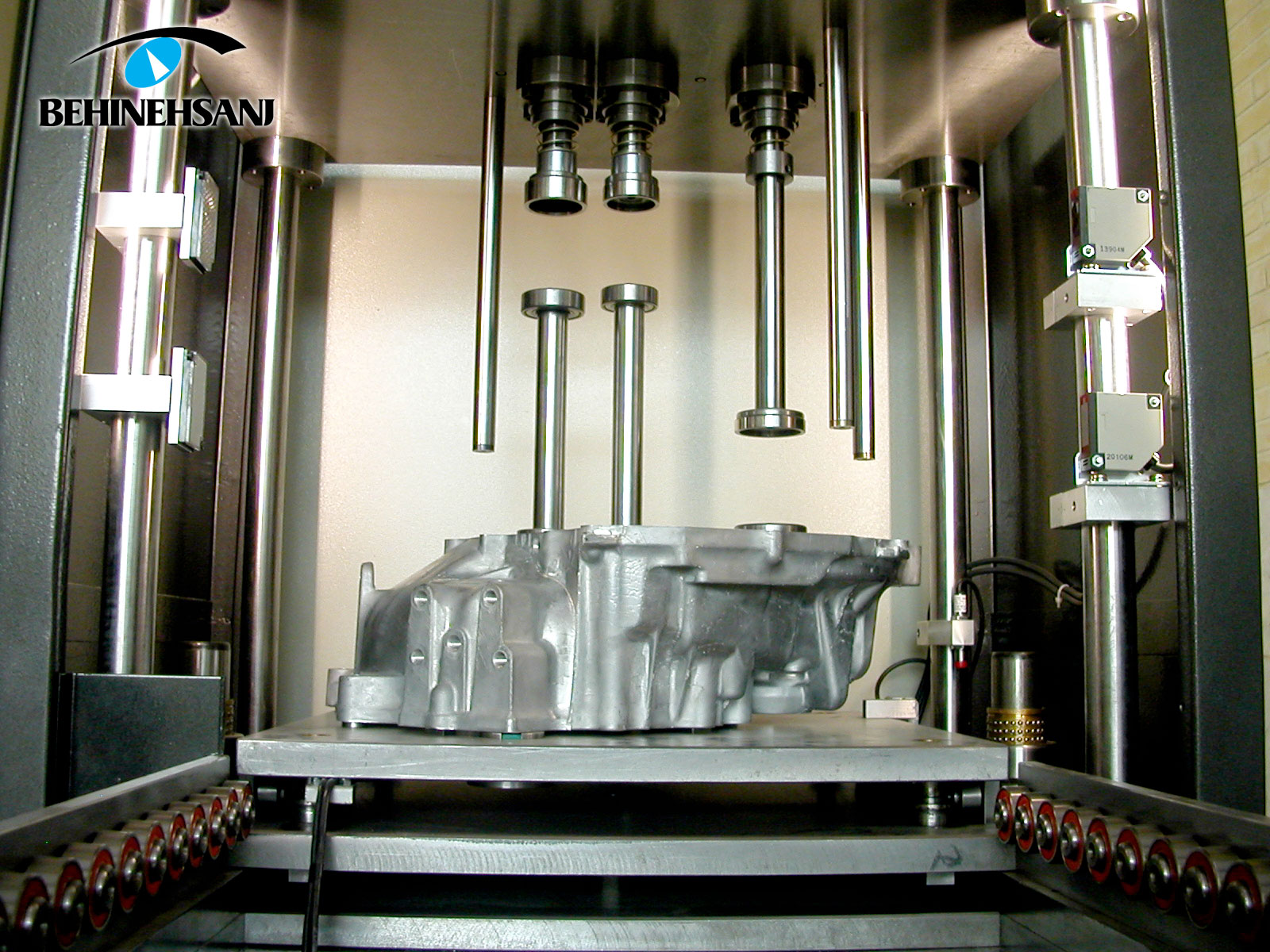

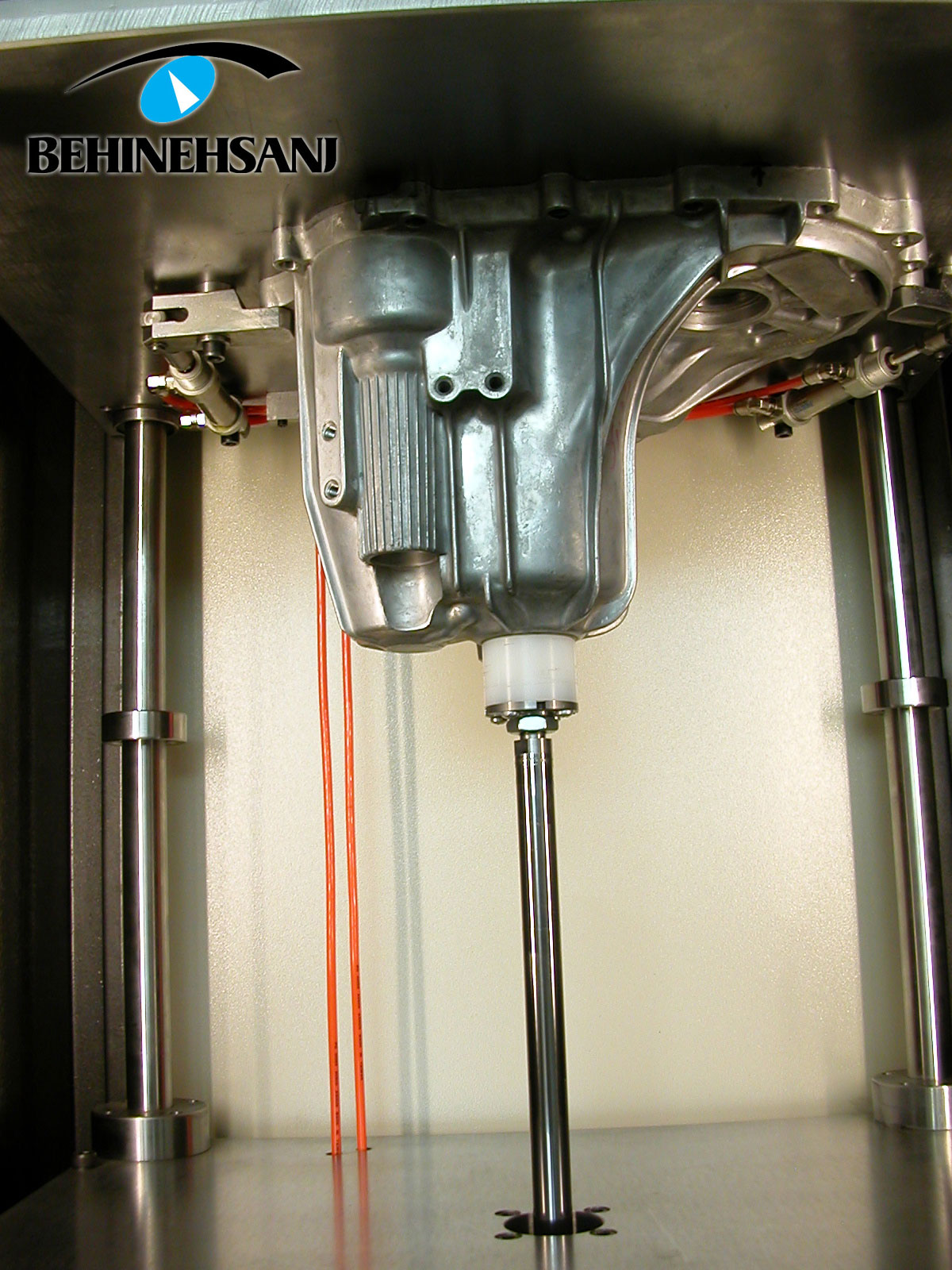

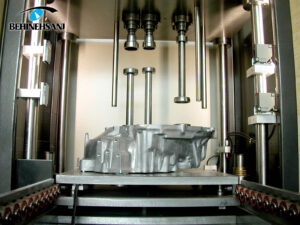

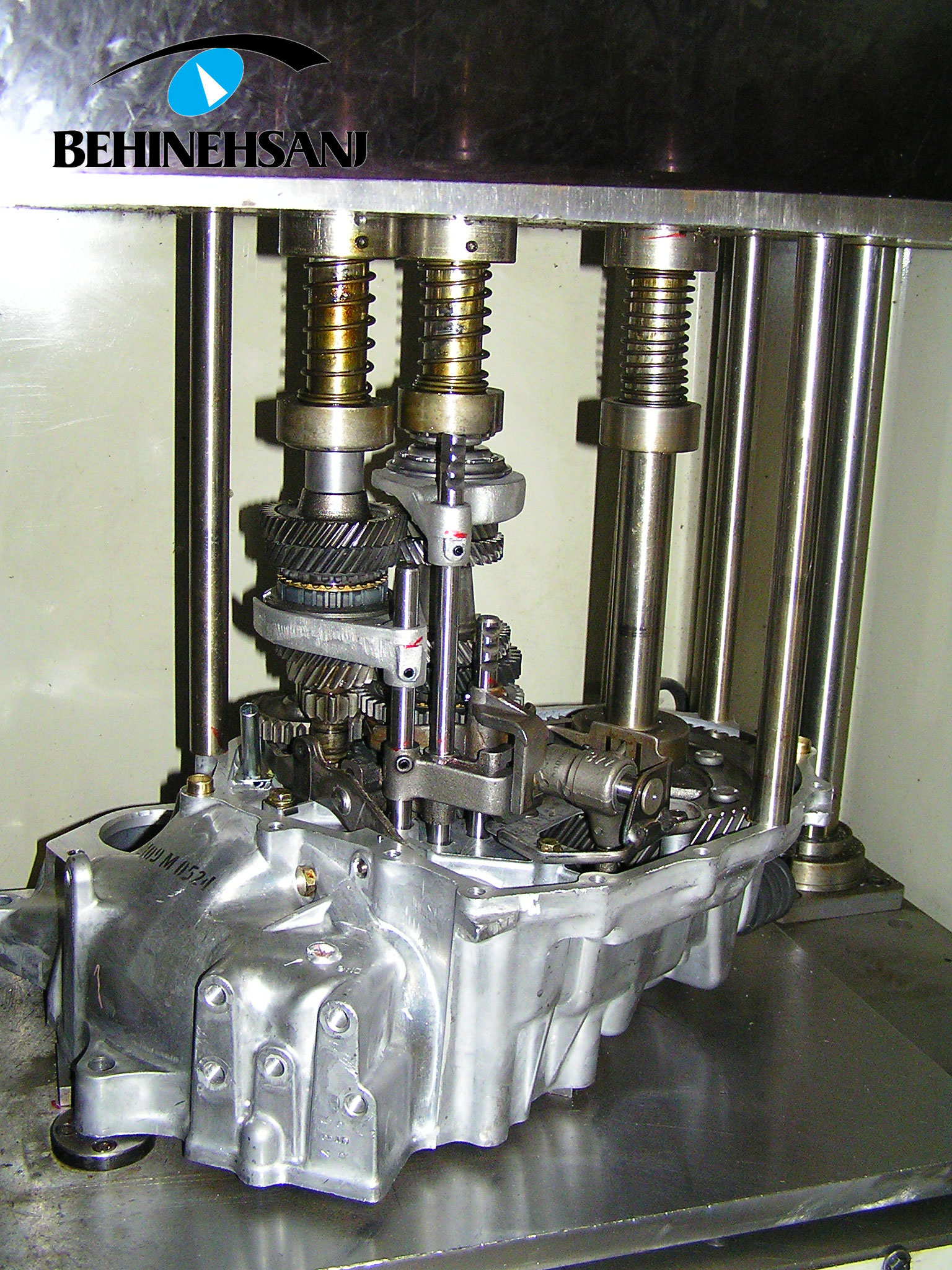

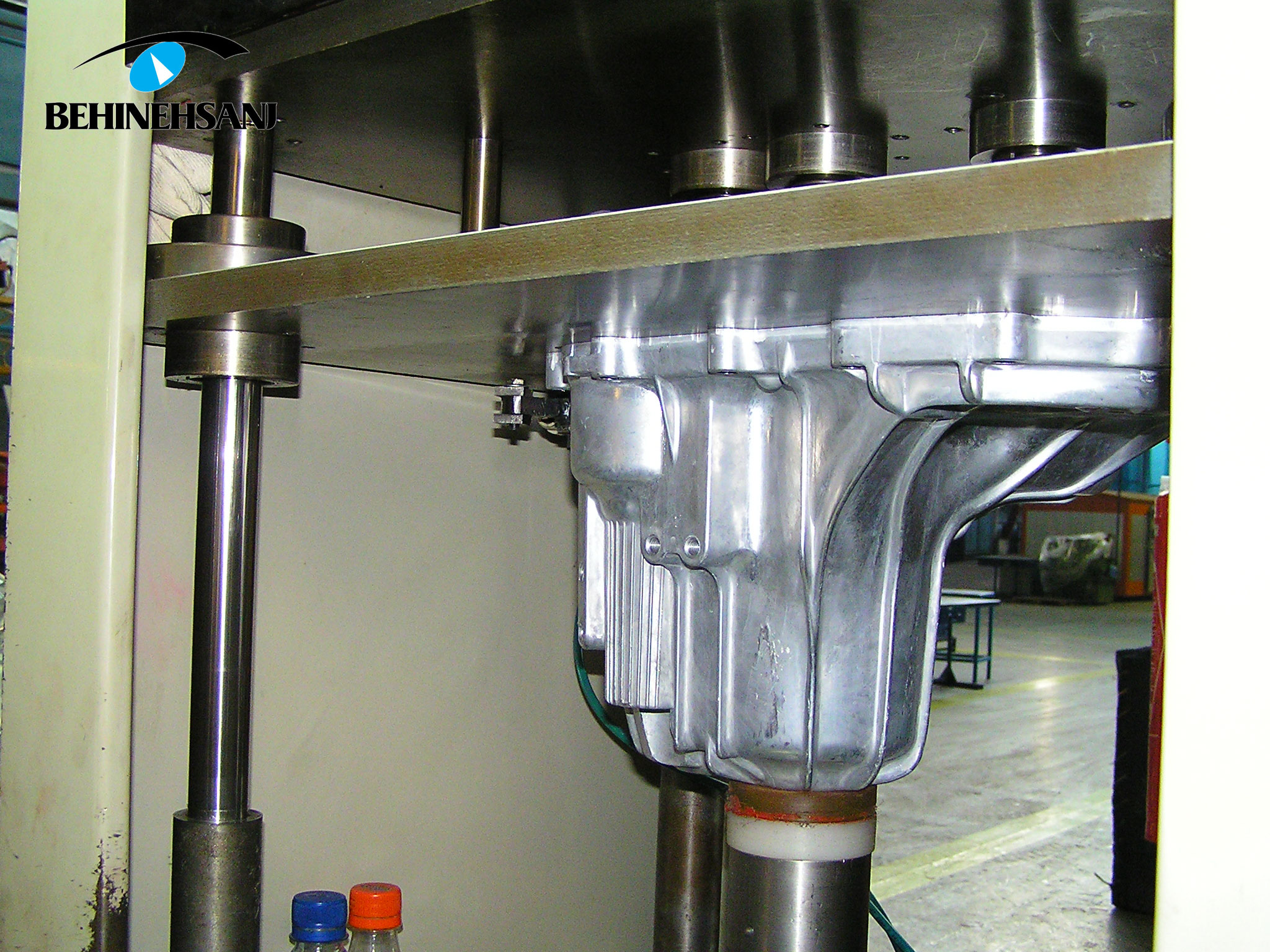

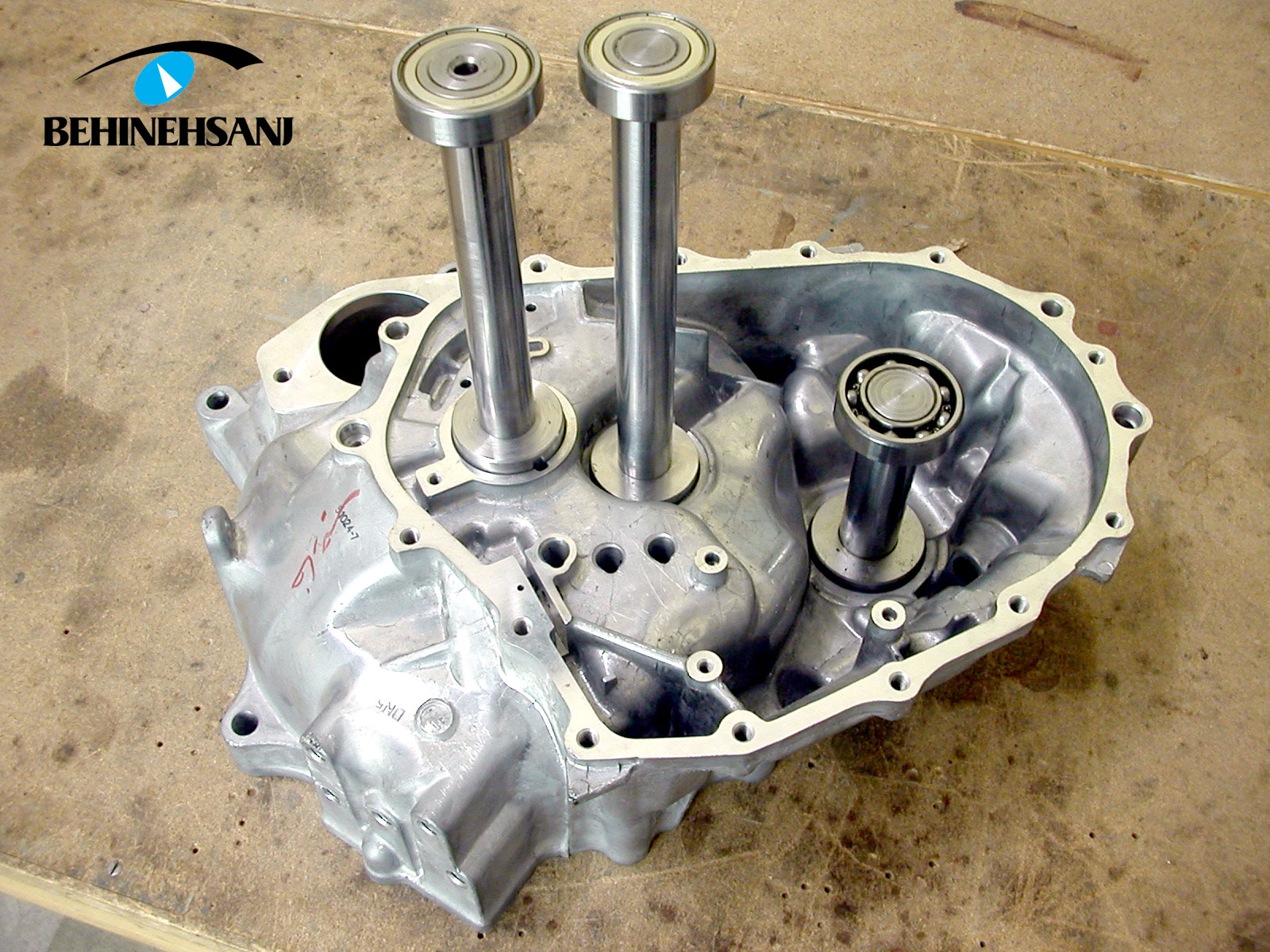

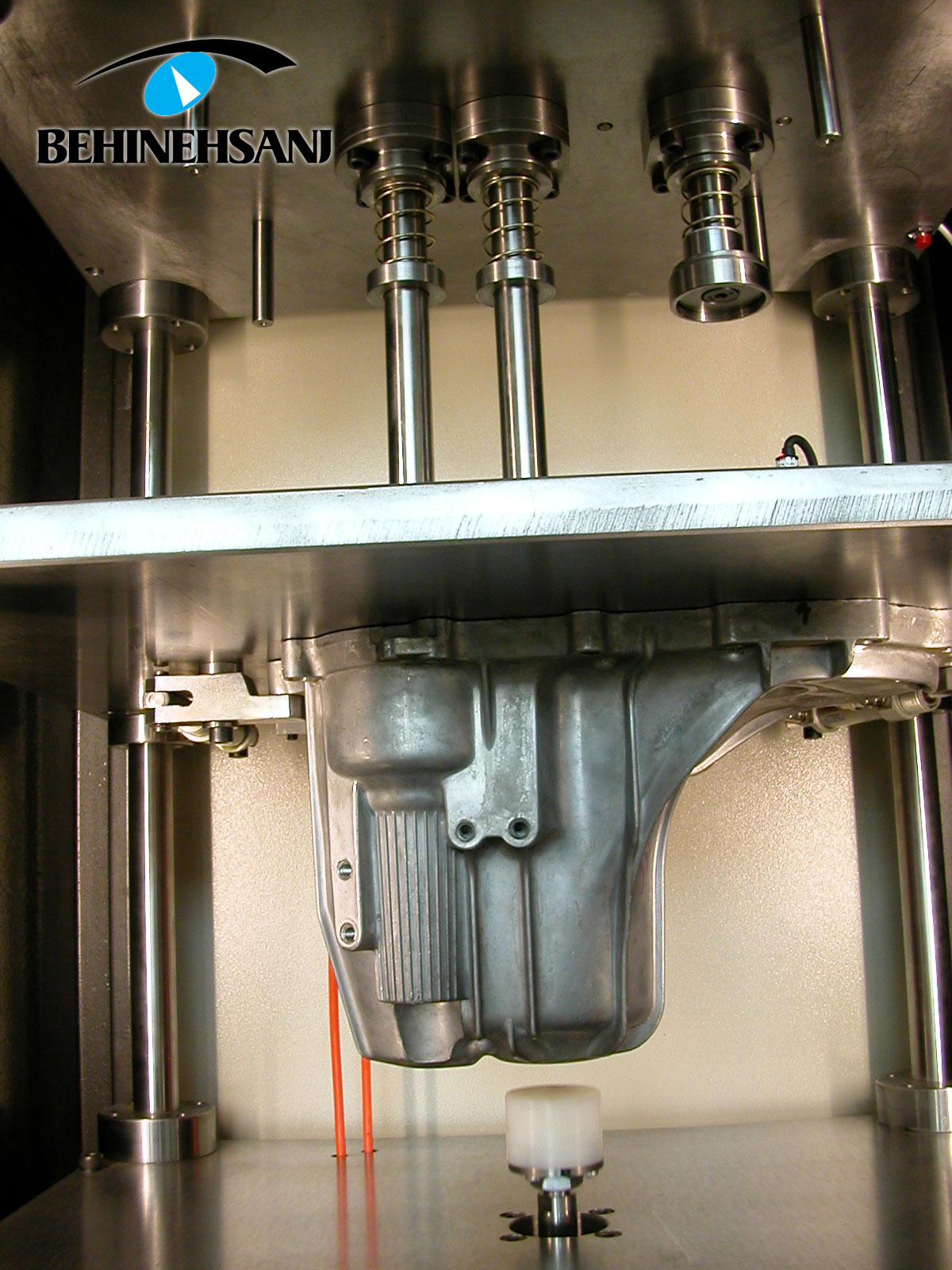

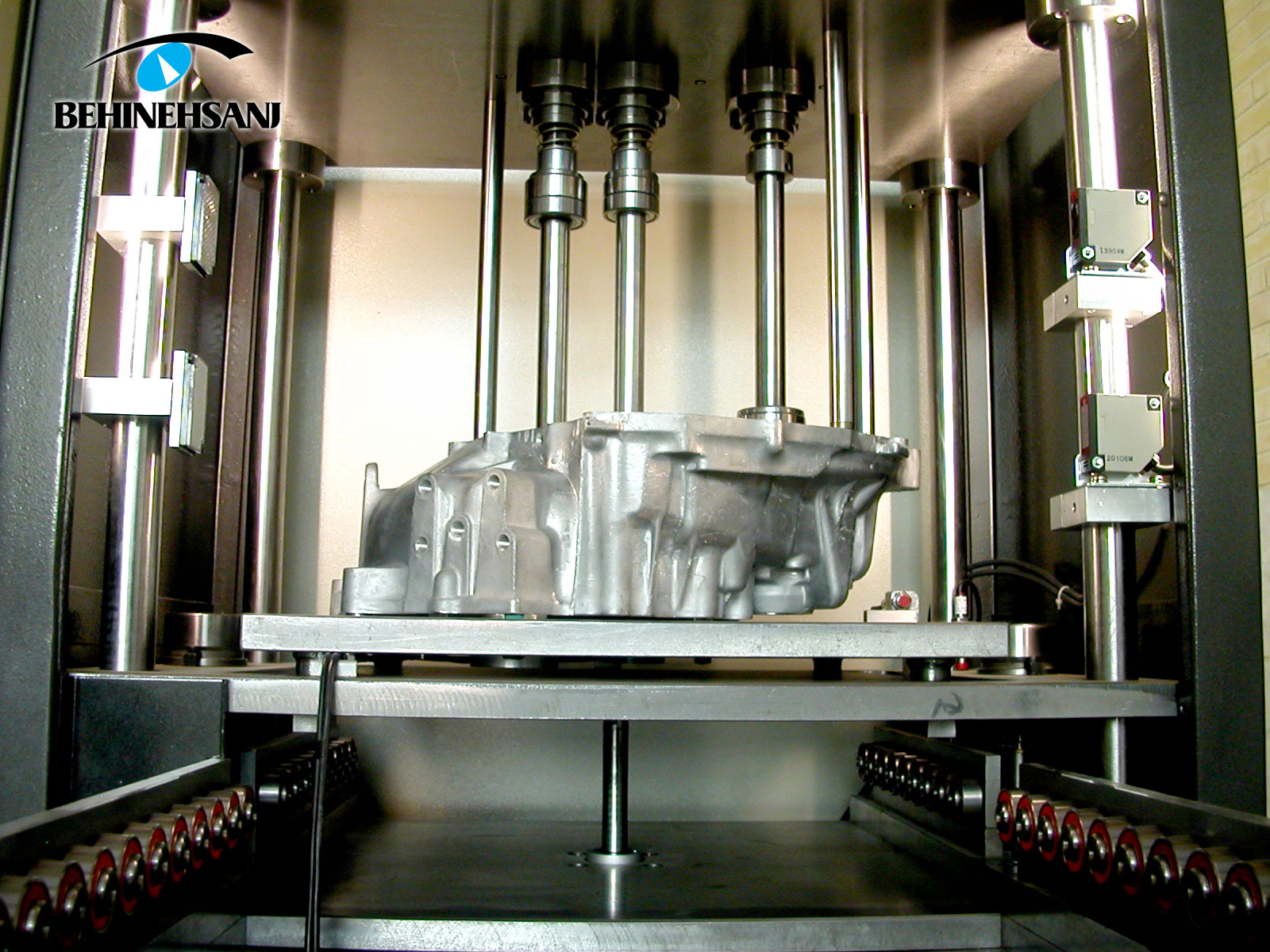

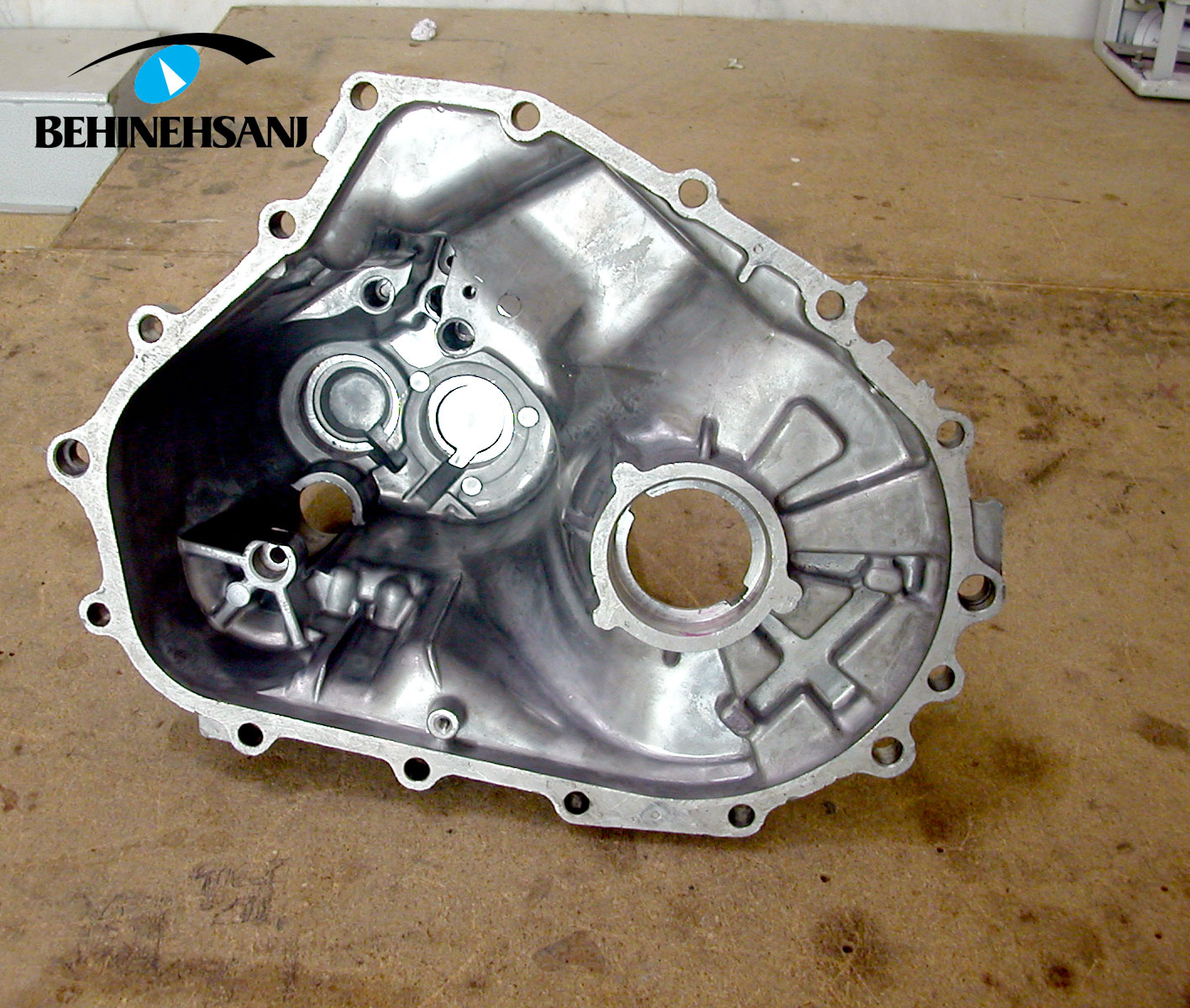

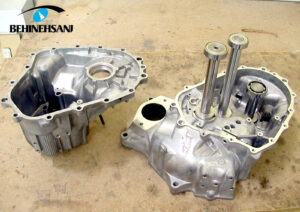

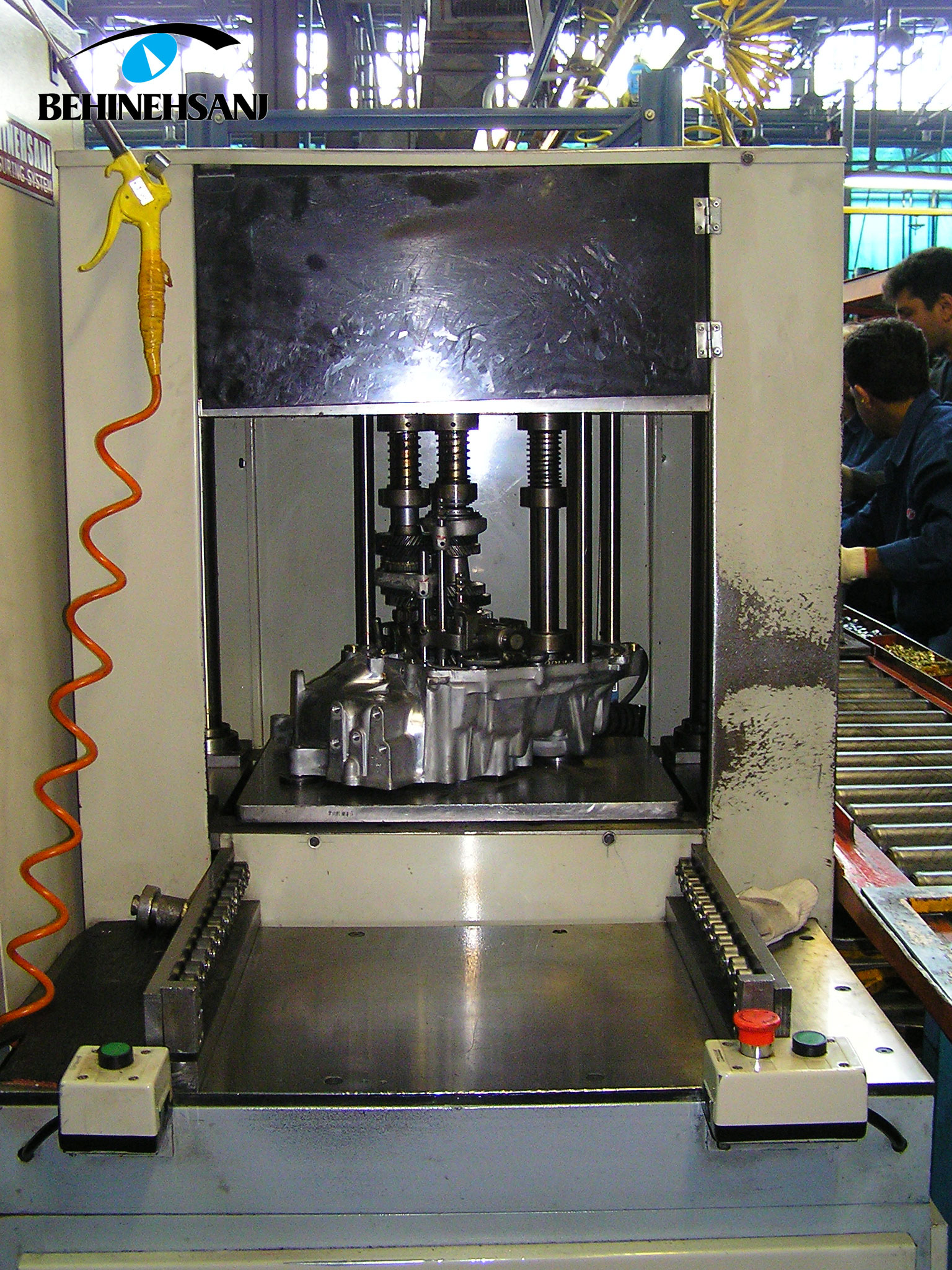

بطور همزمان پوسته گيربکس و پوسته کلاچ روي دو فيکسچر قرار مي گيرند و توسط پلاگ هاي اندازه گيري ، عمق سطح نشيمنگاه بلبرينگ ها در پوسته گيربکس و ارتفاع سطح بلبرينگ ها در پوسته کلاچ نسبت به سطح مبناي مونتاژ محاسبه مي گردند.

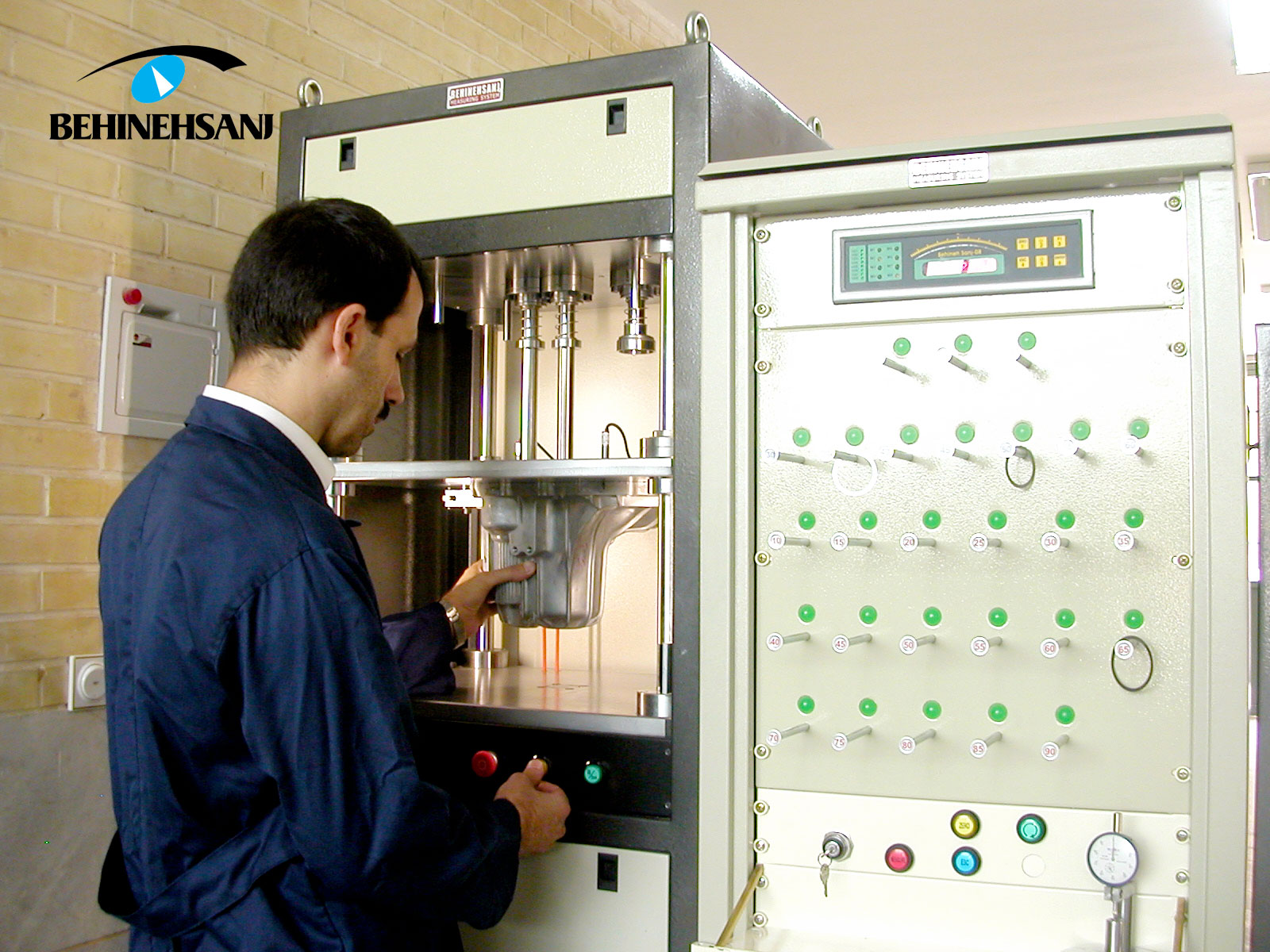

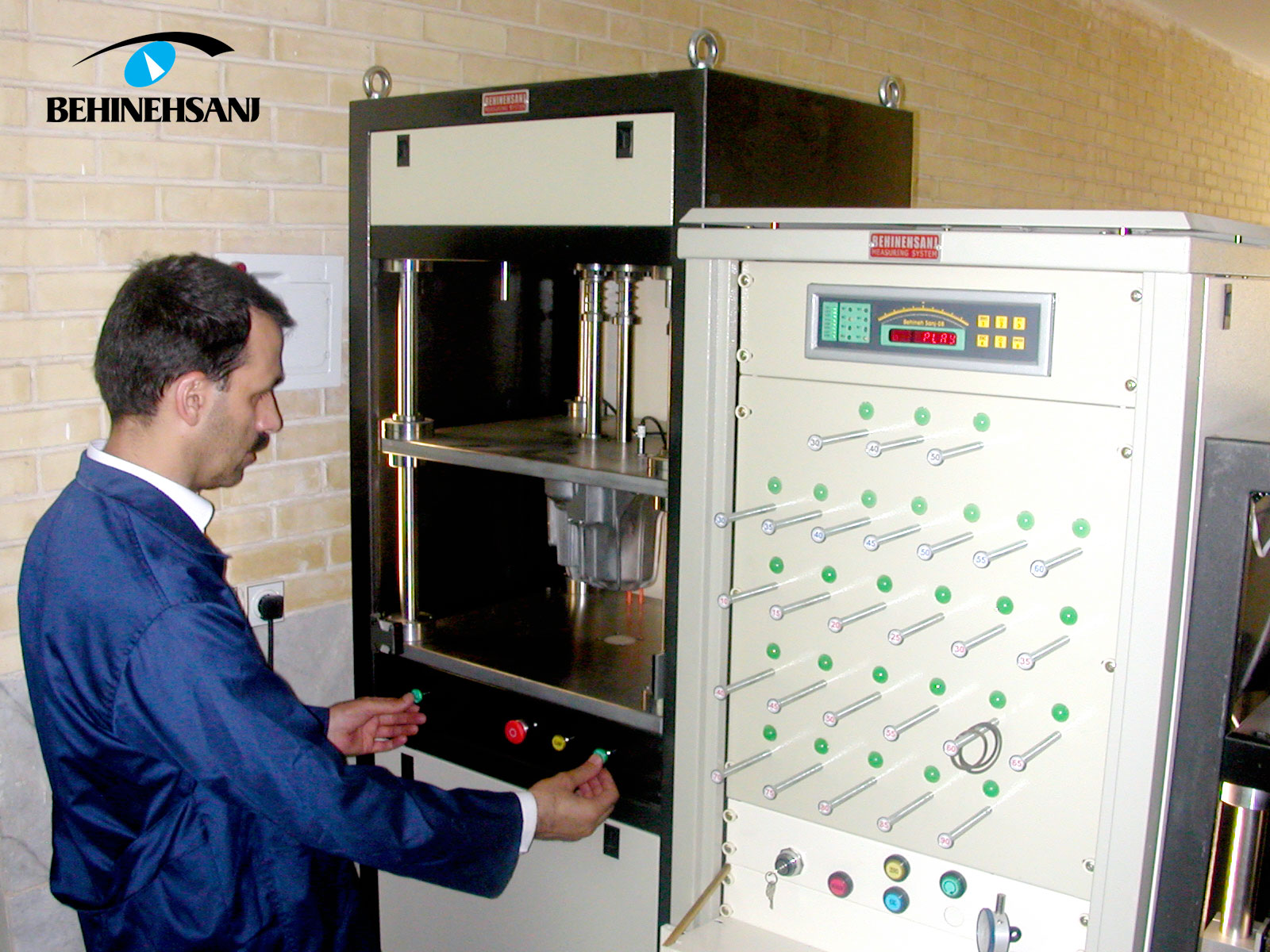

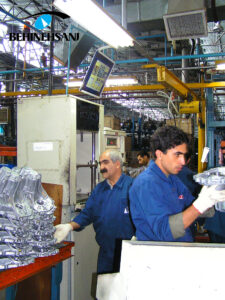

اختلاف اين سطوح در عمل بايد با شيم هاي مخصوص پر شود . لذا اندازه شيم ها بر روي تابلو شيم گذاري اعلام مي شود. اپراتور شيم ها را بر مي دارد و داخل پوسته گيربکس محل نشيمنگاه بلبرينگ ها مي چسباند و آن گاه دو قطعه بر روي هم مونتاژ مي شوند.در ماشين مذکور ، اندازه گيري با استفاده از پراب هاي بسيار دقيق با دقت ميکرون انجام مي شود و نتايج روي تابلو و همچنين روي مونيتور اعلام مي شود. شماره سريال پوسته ها نیز توسط دستگاه بارکد خوان خوانده مي شود و اندازه شيم ها در داخل فايل در ذيل شماره سريال ثبت مي گردد و به راحتي قابل رديابي مي باشد.
مشخصات فنی دستگاه شیم گذار :
1- داراي فيكسچرهاي كنترلي مجزا براي كنترل پوسته کلاچ و پوسته گيربكس بر اساس استاندارد هاي طراحي گيج

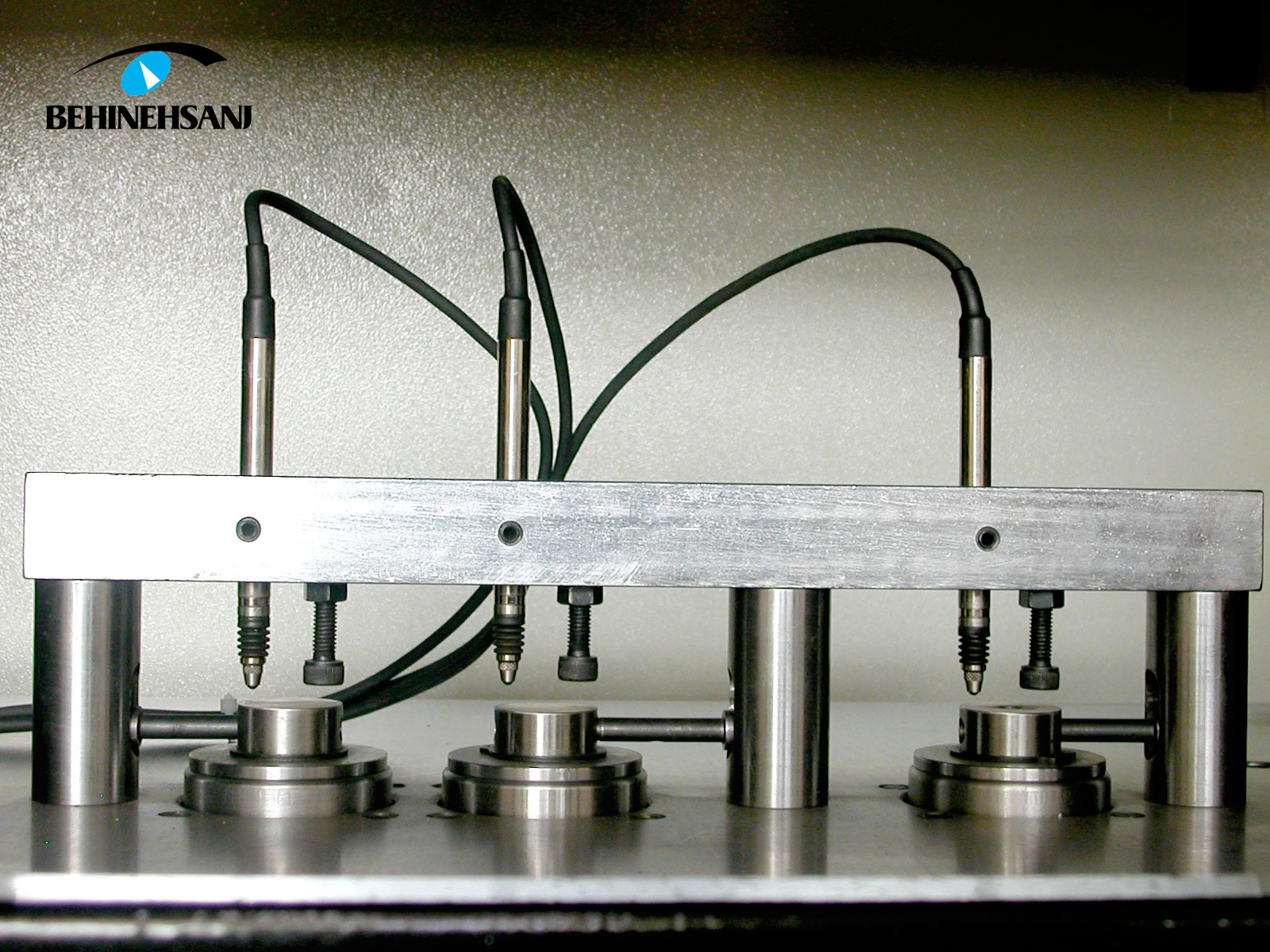

2- استفاده از پراب هاي بسيار دقيق LVDT با دقت 0.001mm
3- مجموع زمان لود قطعه ، اندازه گيري و اعلام نتايج و برداشت قطعه : کمتر از 20 ثانيه
4- کامپيوتر صنعتي براي نمايش و ثبت نتايج در ديتابيس با فرمت استاندارد
5- کنترل مکانيزم با ادوات پنوماتيک و الکترونيک
6- طراحي بر اساس کار در محيط کارگاهي و داخل خط توليد

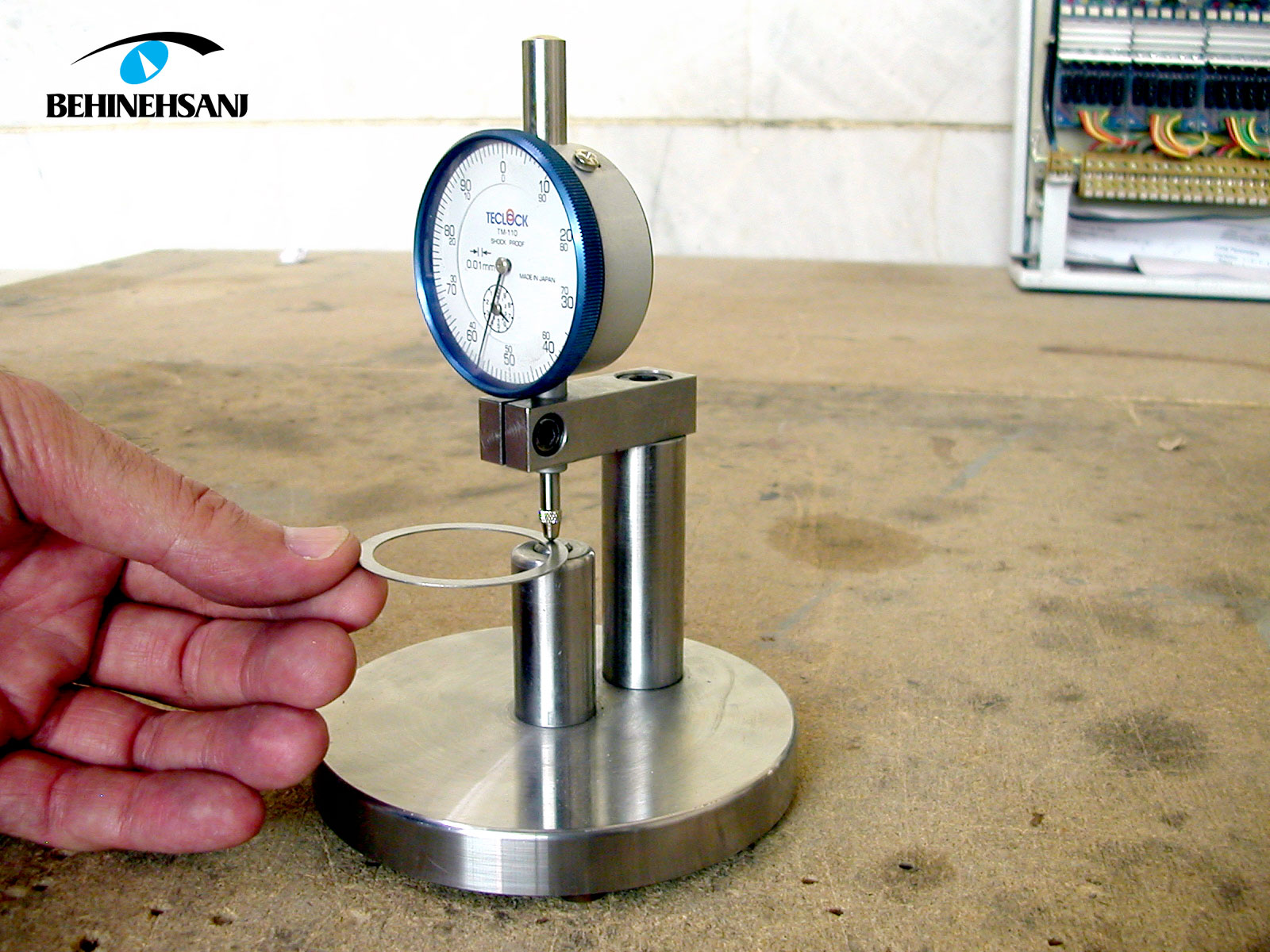

7- مجهز به مستر گذاري اتوماتيک و دستي براي کاليبره کردن ماشين

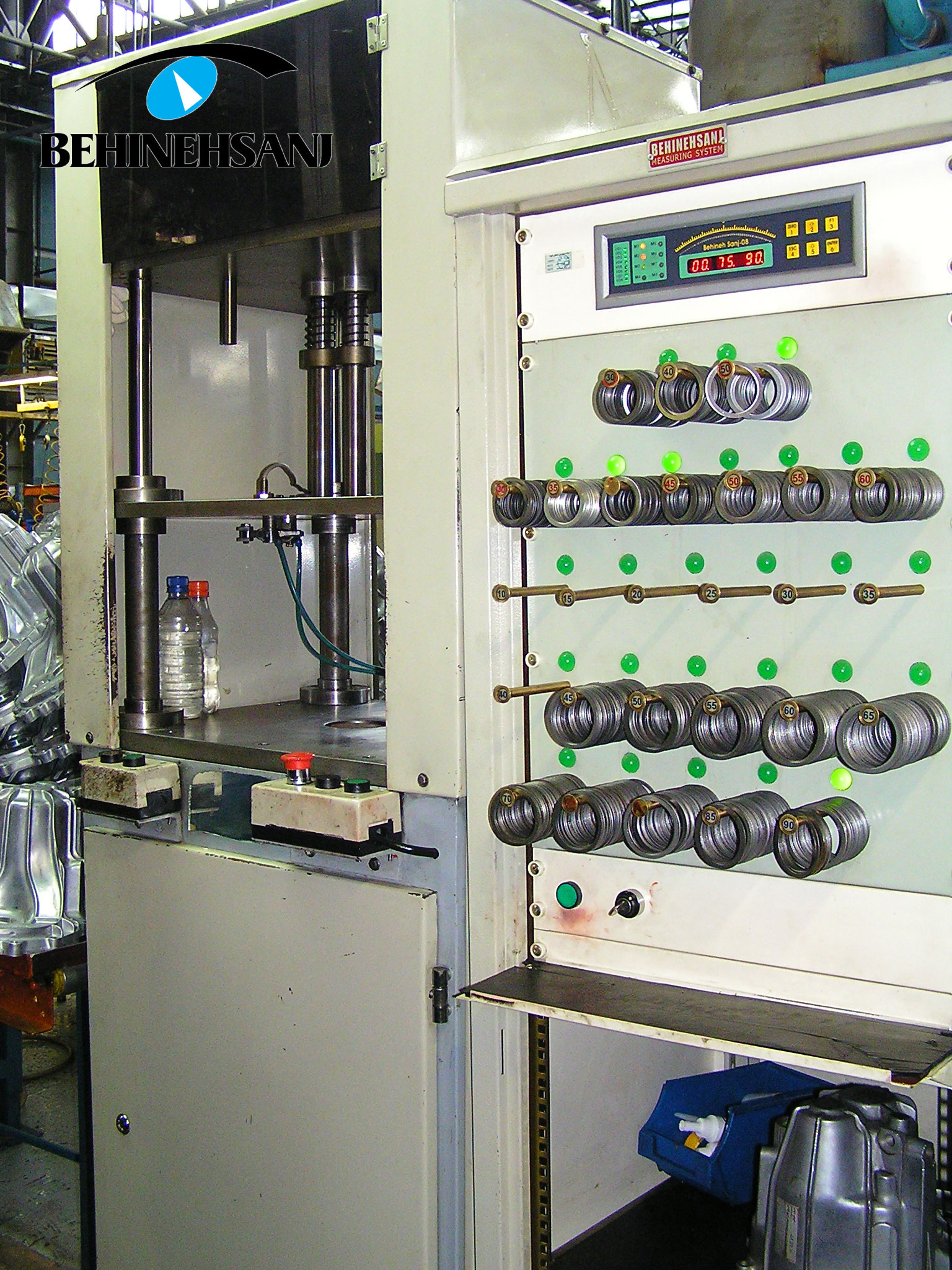

8- تابلو LED براي اعلام شيم و برداشتن آن از محل مربوطه
9- دستگاه بارکد خوان براي خواندن شماره سريال قطعه
