درباره محصول
سنجه های الکترونیک علاوه بر بخش فیکسچر کنترلی و پراب های اندازه گیری، دارای بخش نمایش و پردازش و ثبت اطلاعات نیز هستند. این بخش از کار عموما به یکی از دو روش زیر پیاده سازی می شود:

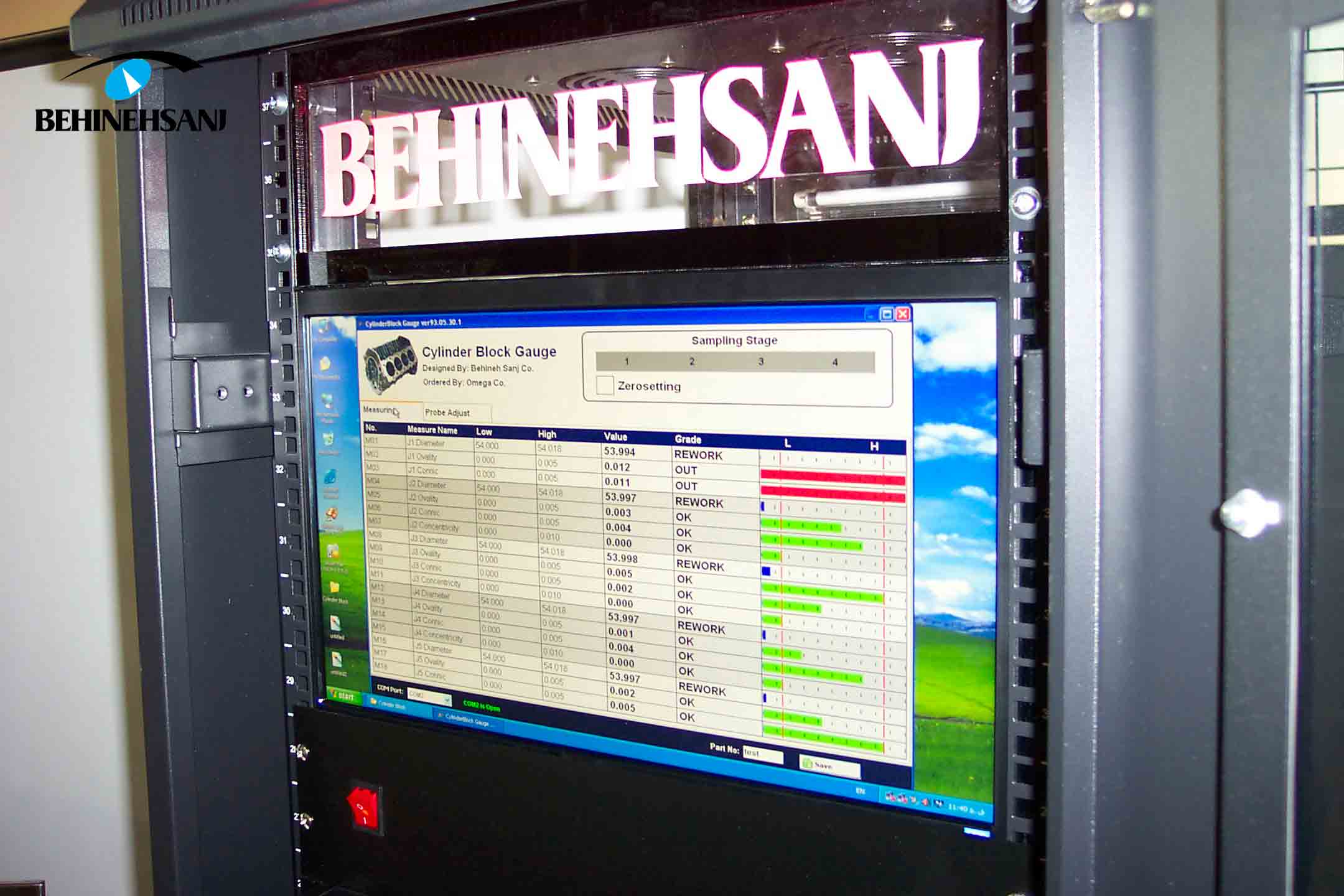

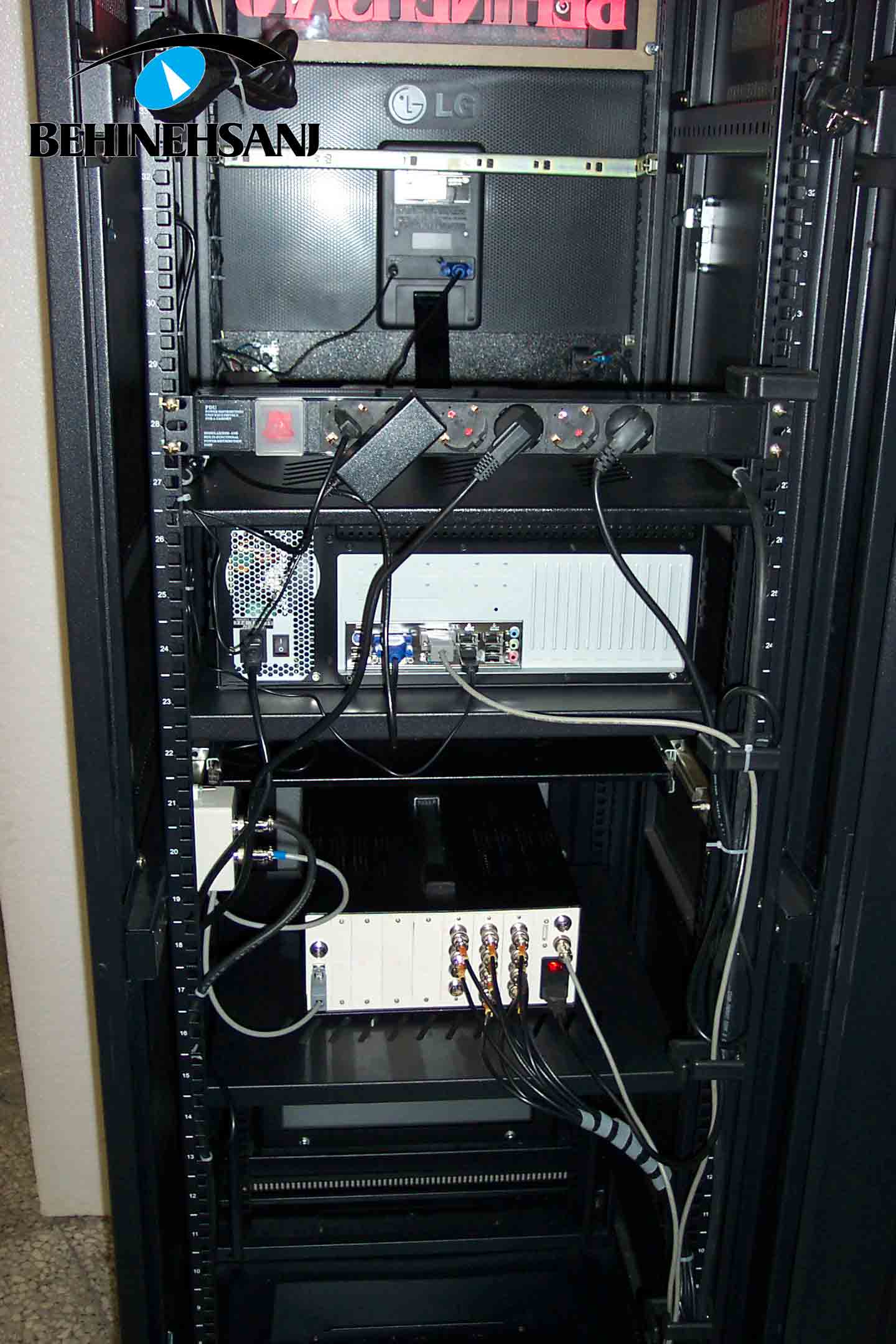

- در سنجه های بزرگ و با تعداد پراب زیاد، به صفحه نمایش بزرگ برای نمایش اندازه ها و پارامترها نیاز است و لذا معمولا این بخش با استفاده از کامپیوتر صنعتی و در محیط ویندوز پیاده سازی می شود . پراب های دستگاه به یک واسطه سخت افزاری متصل می شوند و سیگنال های دیجیتال لازم برای ارتباط با کامپیوتر فراهم می آید. همچنین فرمان های کنترلی I/O نیز آماده شده و در قالب دیتا به کامپیوتر فرستاده می شود. درون کامپیوتر، یک برنامه تحت ویندوز مخصوص گیج مورد نظر نوشته و به اجرا در می آید. مجموعه واسطه سخت افزاری در کنار کامپیوتر و مونیتور و صفحه کلید، درون یک تابلو صنعتی مونتاژ می شوند و بدین ترتیب بخش نمایش و پردازش اطلاعات سنجه مورد نظر مبتنی بر PC تحقق می یابد. این تابلو در سنجه های شرکت مهندسی بهینه سنج با عنوان BS-22 نامیده می شود.
- در سنجه های با تعداد پراب متوسط و کم، معمولا نیازی به کامپیوتر و اجرای نرم افزار در محیط ویندوز نیست. یک نمایشگر دیجیتال مستقل با پردازنده داخلی خود مشتمل بر مدارهای مرتبط با پراب های LVDT و واحد I/O است و دارای یک صفحه نمایش کوچک می باشد. یک برنامه مستقل بصورت Firmware بر روی این دستگاه نمایشگر طراحی و نصب شده که تمامی نیازهای سنجه مورد نظر را برآورده می سازد. با این حال این دستگاه نمایشگر دیجیتال، خود در چند اندازه متوسط، کوچک و خیلی کوچک ساخته و عرضه می شود.
شرکت مهندسی بهینه سنج از نمایشگرهای سری VS-4304، VS-4308و VS-7016 و نیز نمایشگرهای سری ML-LP و ML-CP در سنجه های کوچک و متوسط خود استفاده می کند.
تصاویر و مشخصات نمایشگرهای فوق الذکر در ادامه آمده است.

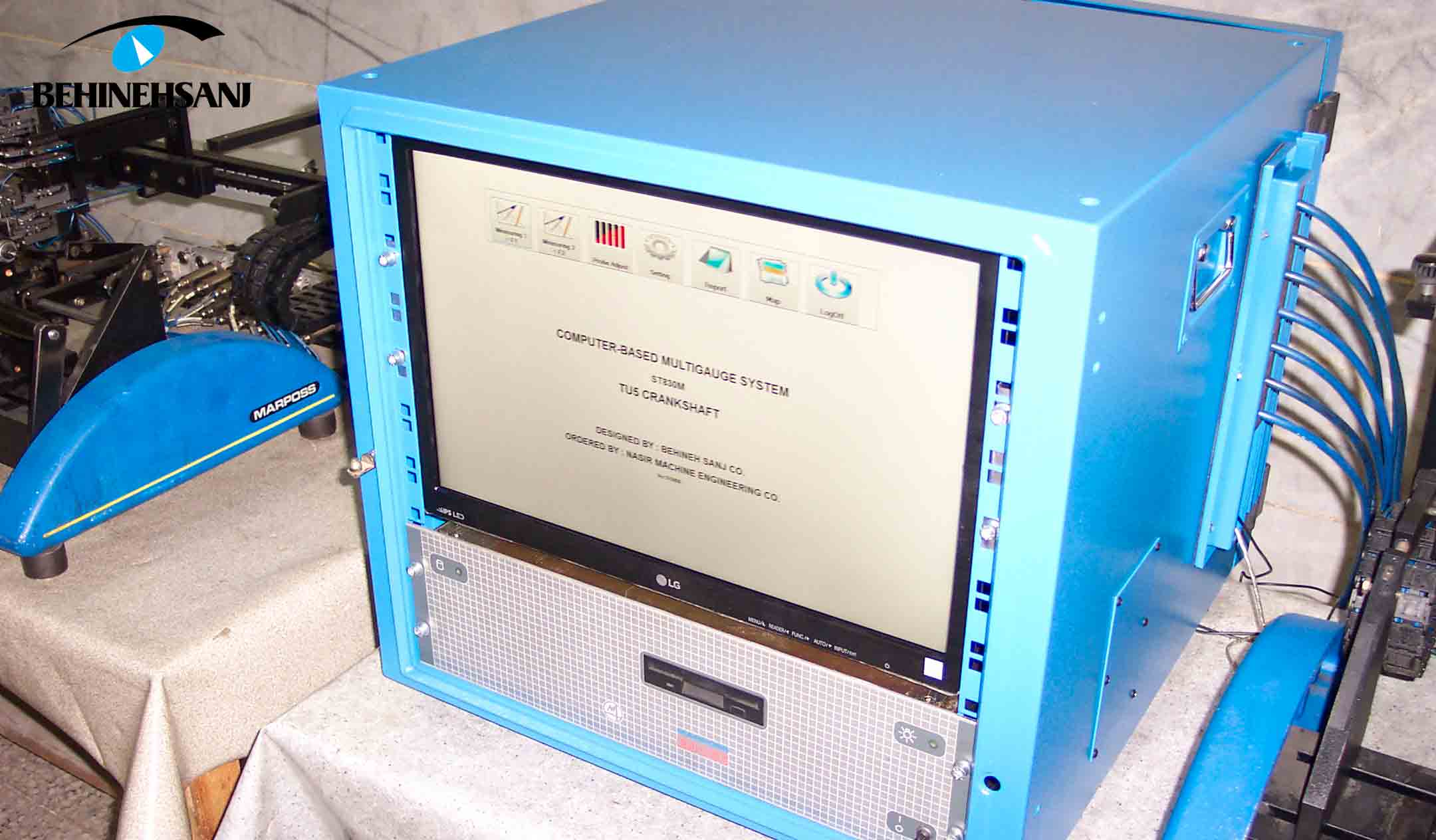

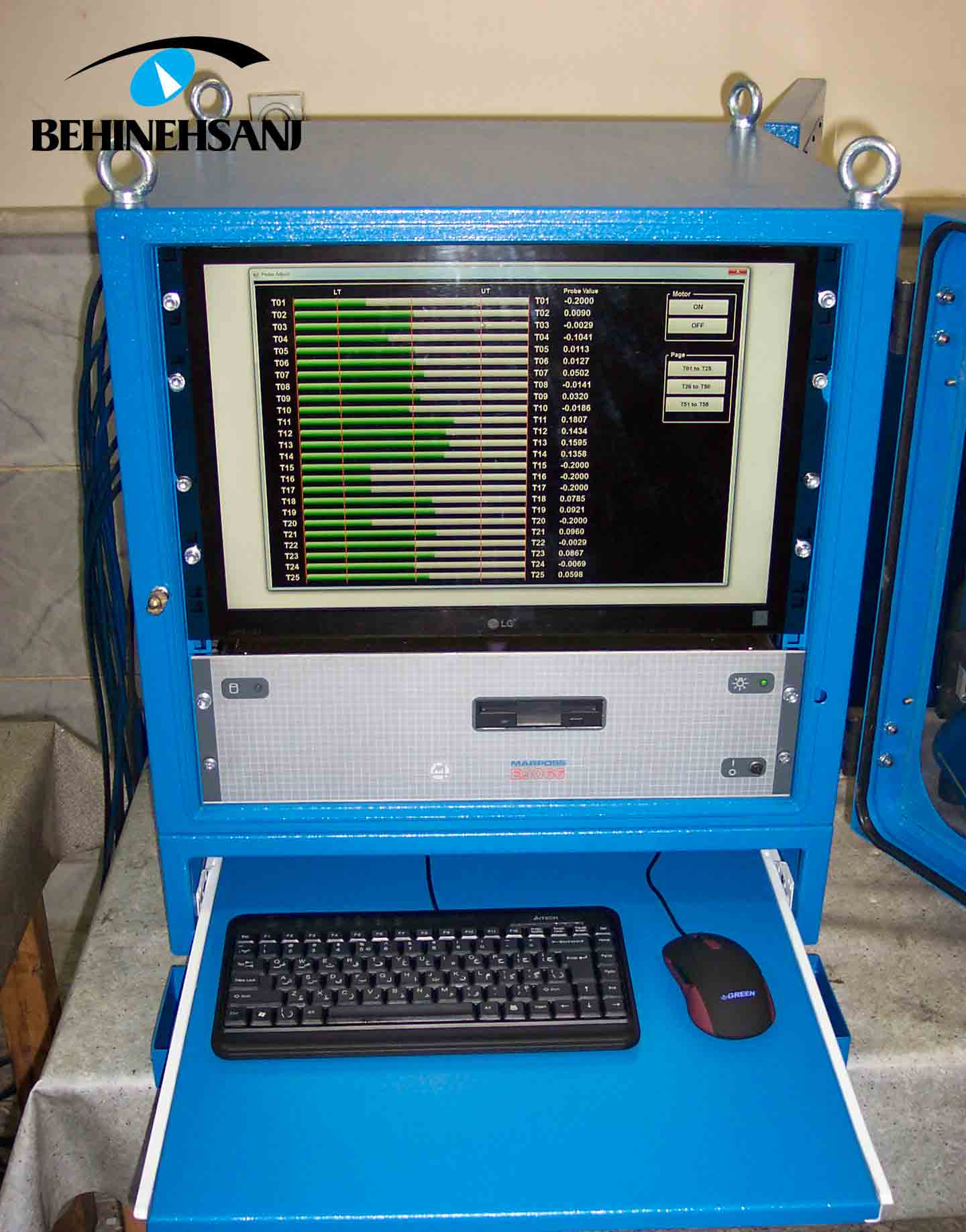

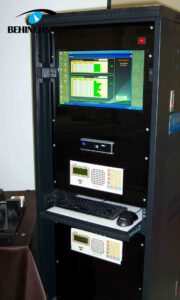

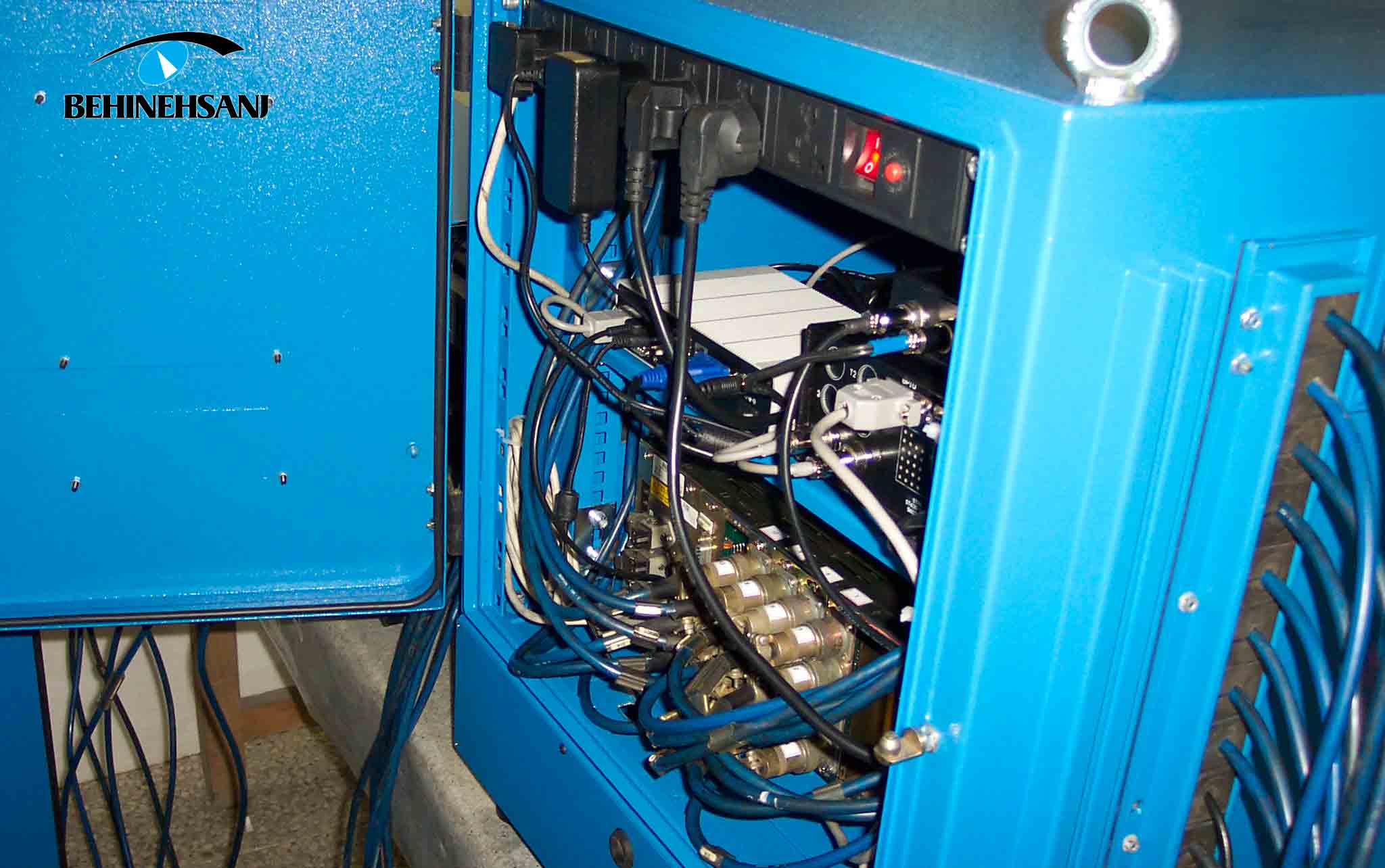

مشخصات فنی تابلو BS-22 :
- مبتنی بر کامپیوتر صنعتی
- استفاده از مینی کامپیوترهای صنعتی کم مصرف و بدون فن
- کابینت دستگاه از نوع راک استاندارد 19” در ارتفاع های گوناگون
- صفحه نمایش: مونیتور استاندارد 19 یا 20 اینچ
- واسطه سخت افزاری برای پراب های LVDT ، مبدل A/D و واحد I/O
- برنامه نرم افزار تحت ویندوز شامل بخشهای مختلف :
- تنظیم پارامترها و نمایش پراب ها
- اندازه گیری و نمایش نتایج بصورت عددی و نموداری
- ثبت نتایج در فرمت EXCELL
- کنترل آماری فرآیند(SPC)

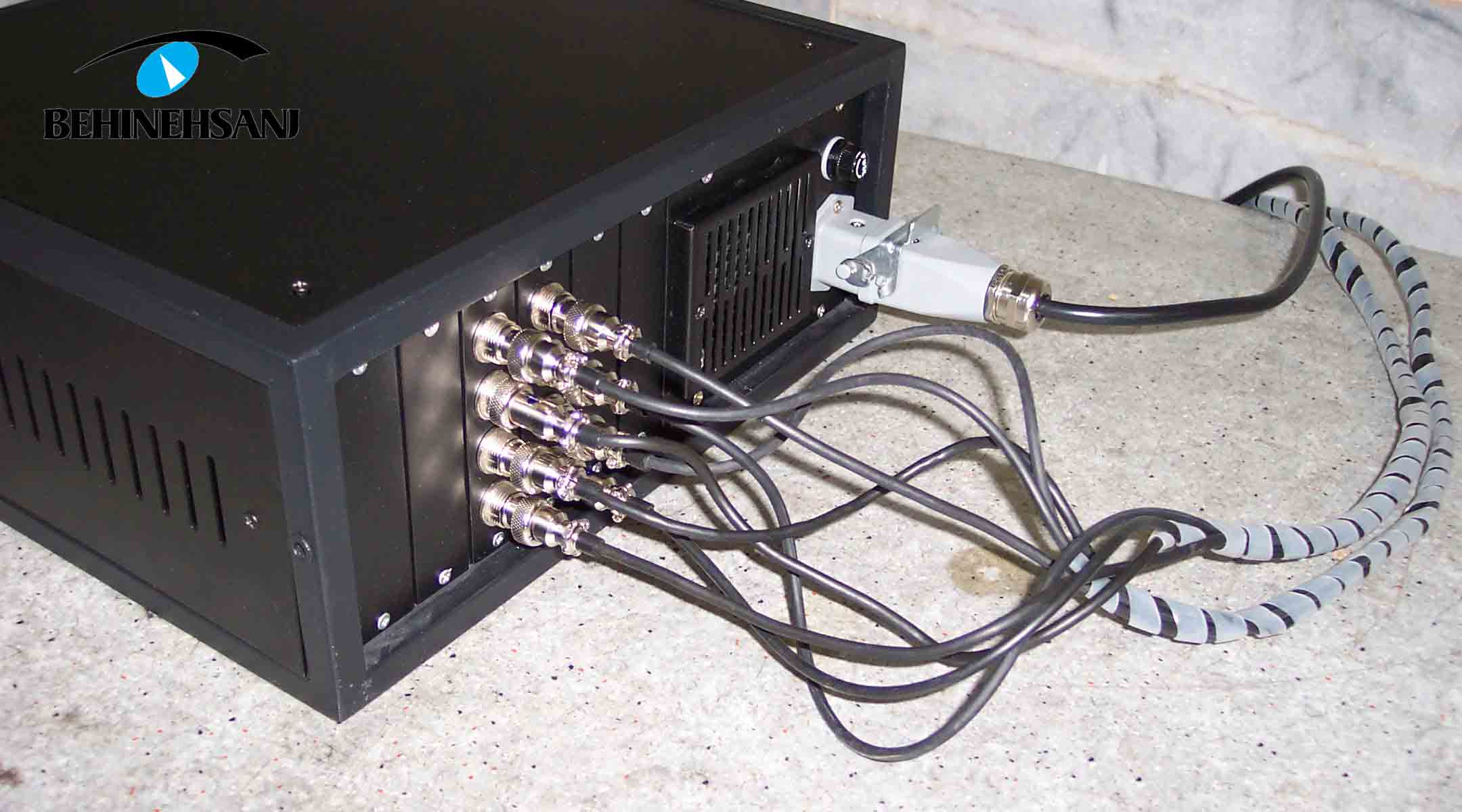

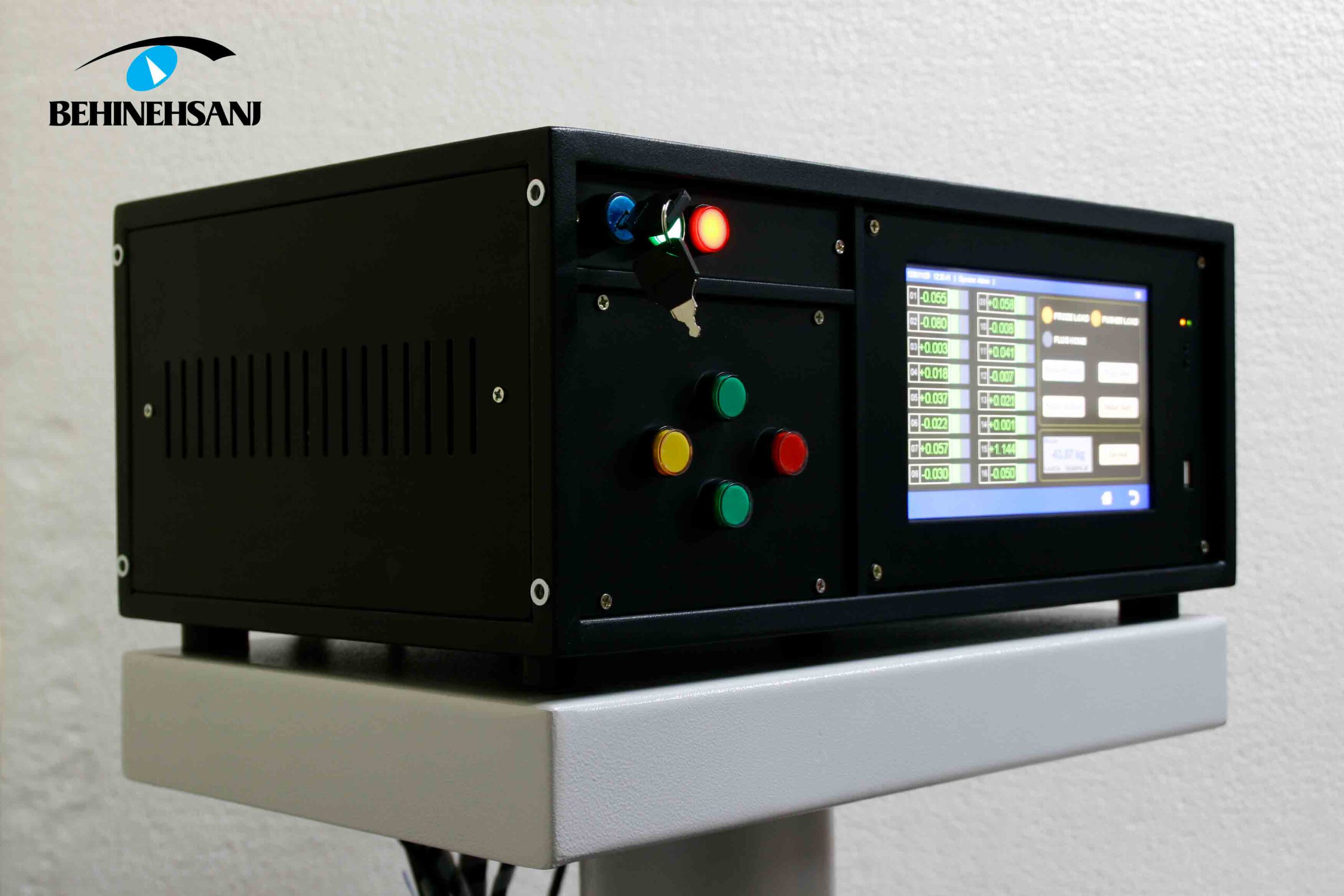

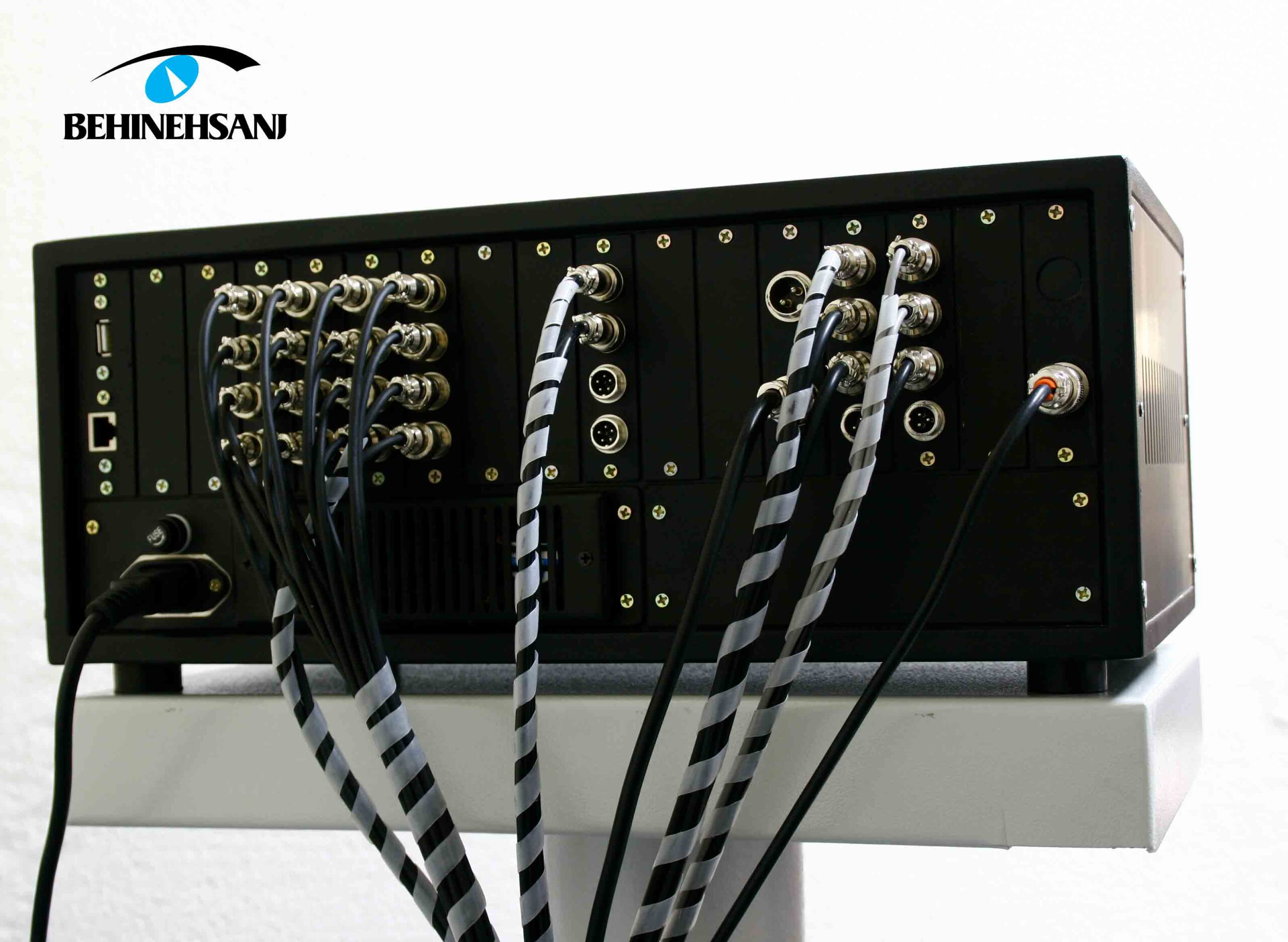

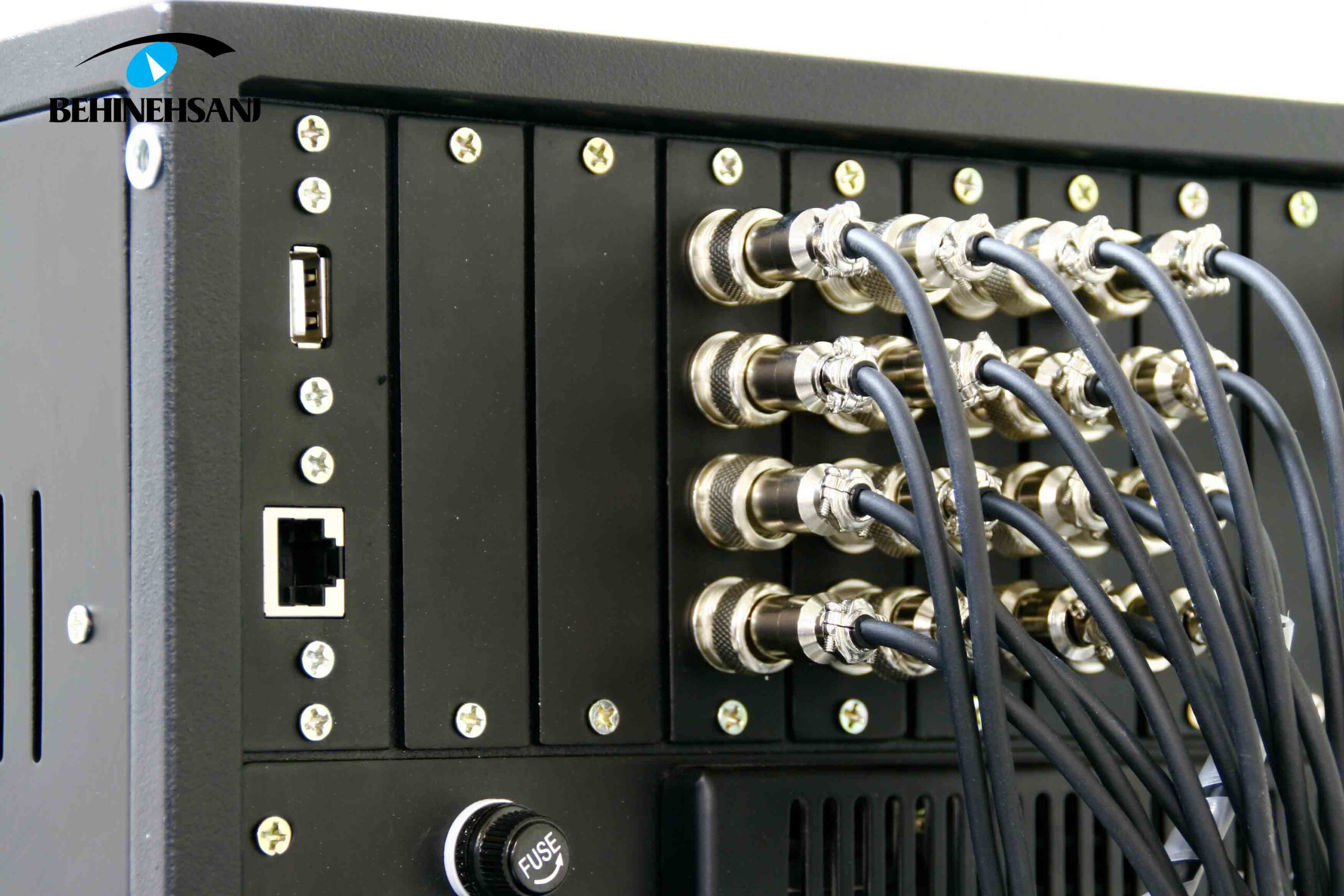

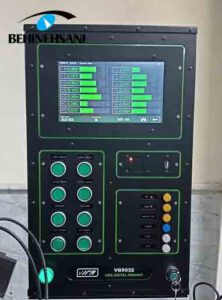

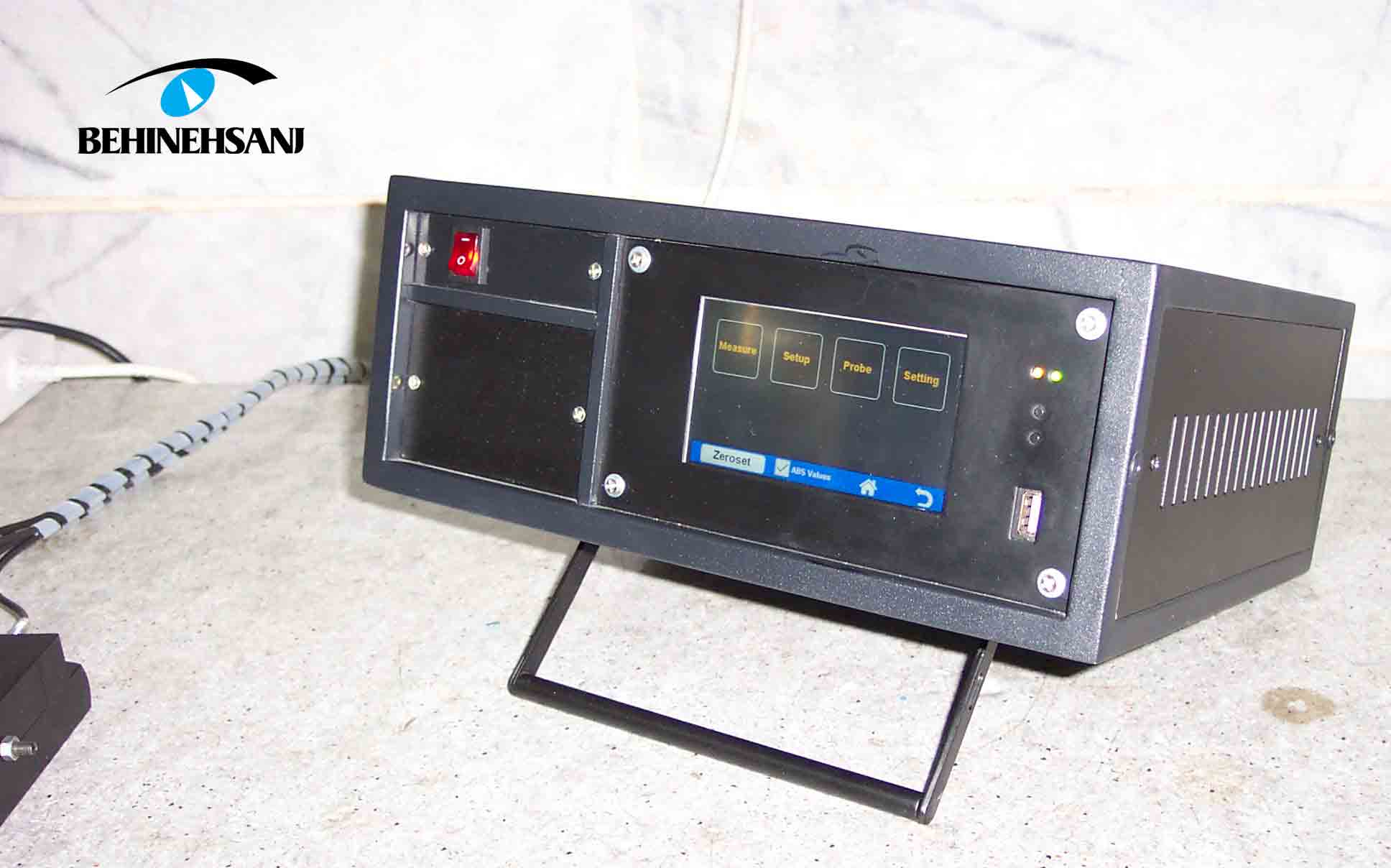

مشخصات فنی نمایشگرهای سری VS:

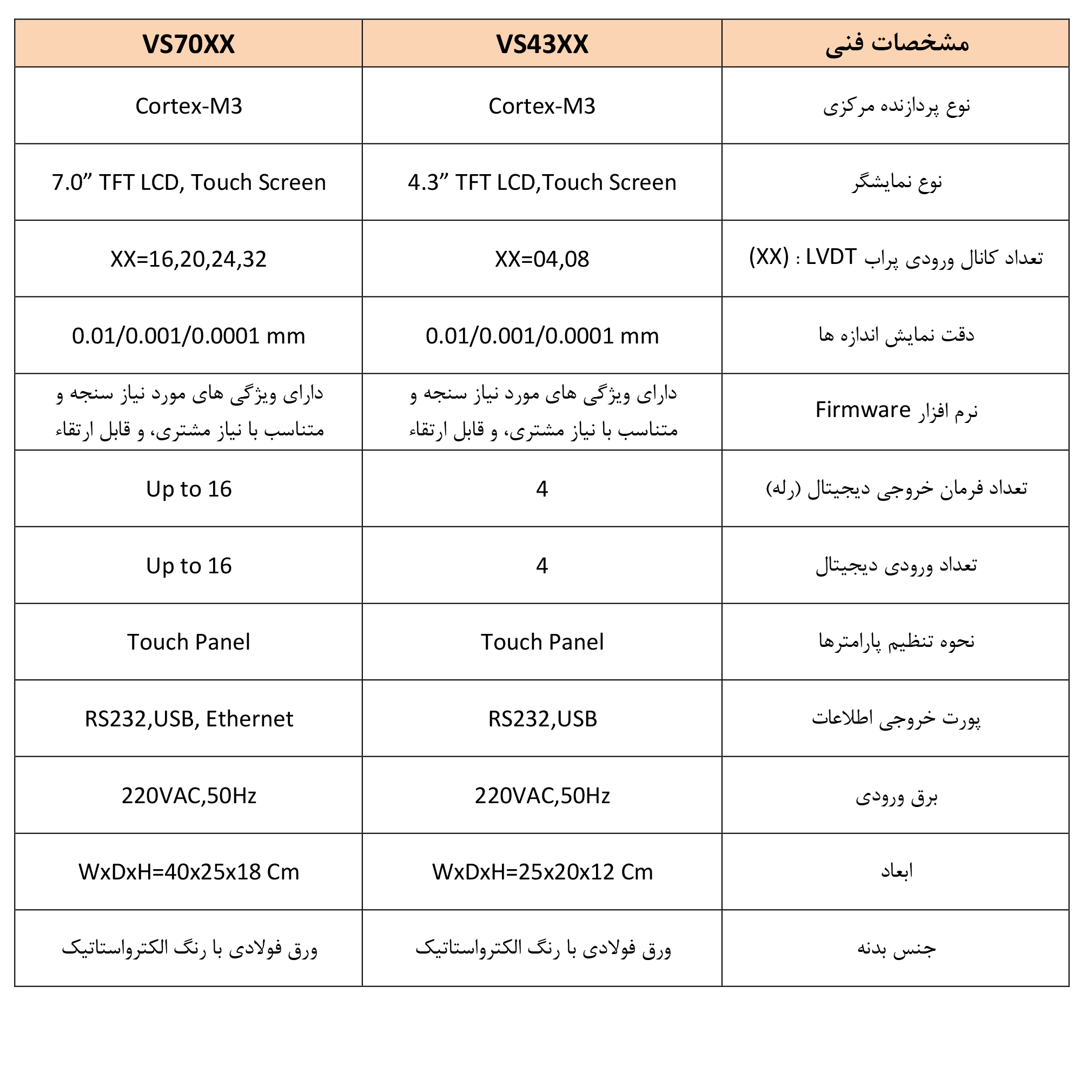

نمایشگرهای دیجیتال قابل اتصال به پراب های LVDT، تحت عنوان سری VS در مدل های مختلف طراحی و عرضه می شود. این نمایشگرها در دو دسته کلی VS43XX و VS70XX قرار می گیرند. مشخصات فنی این دو دسته نمایشگر در جدول زیر آمده است.

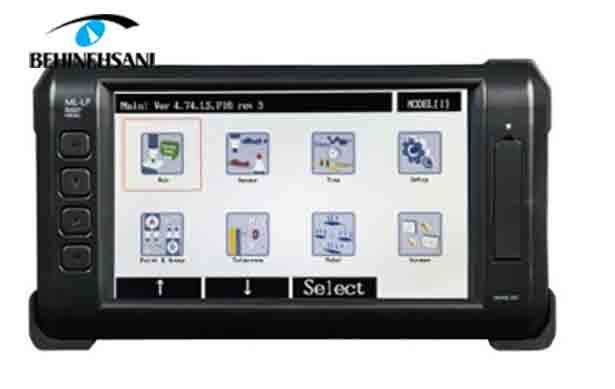

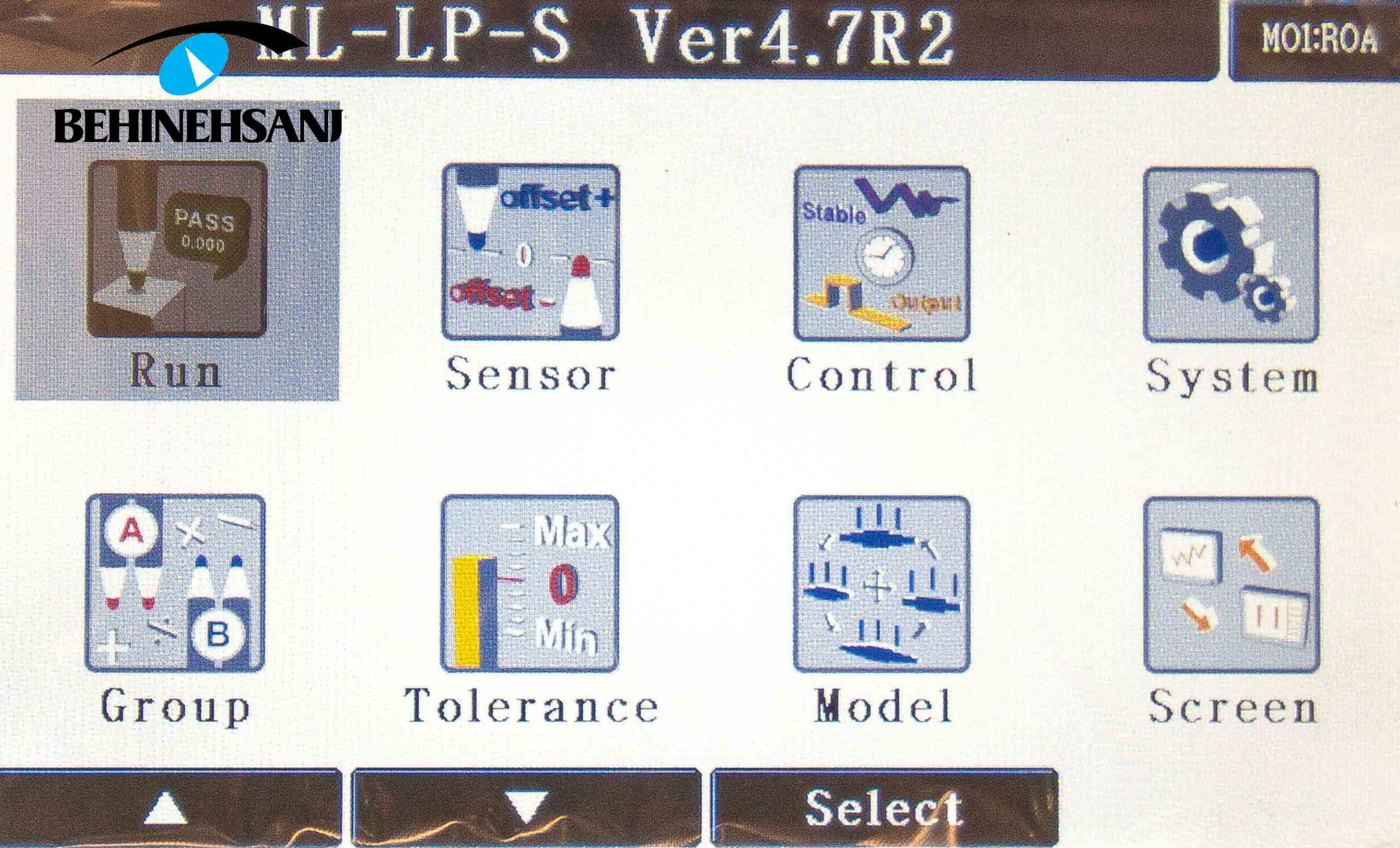

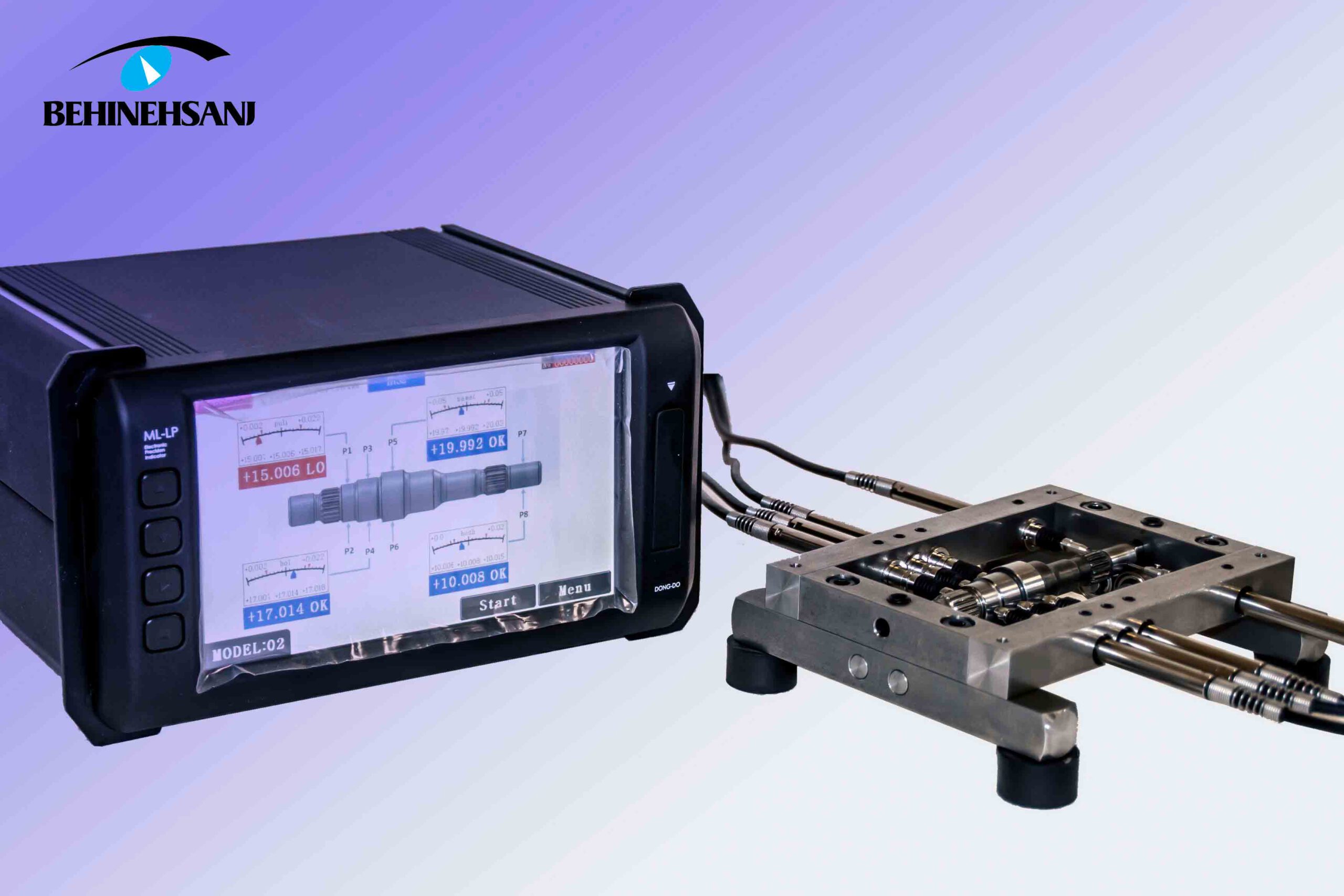

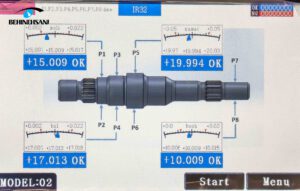

مشخصات فنی نمایشگرهای ML-LP :
- صفحه نمایش رنگی لمسی 7”
- تعداد پراب های LVDT: 4، 8، 12، 16 و 32
- قابل برنامه ریزی متناسب با نیاز مشتری توسط کاربر
- تعدادی پورت I/O
- برنامه رابط کاربر برای ورود اطلاعات به دستگاه نمایشگر از طریق PC
- قابلیت ذخیره سازی چند برنامه بطور همزمان و قابل انتخاب
