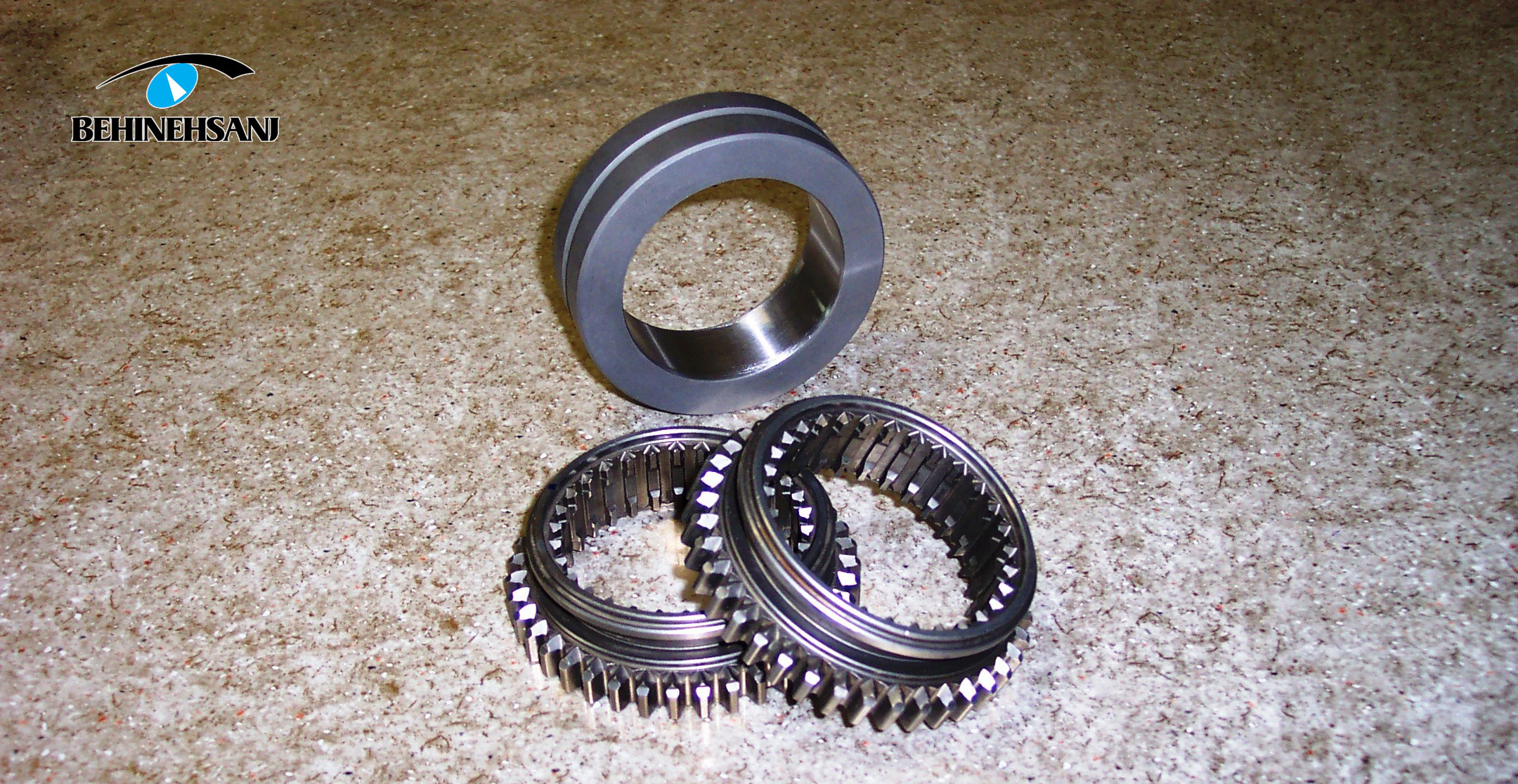

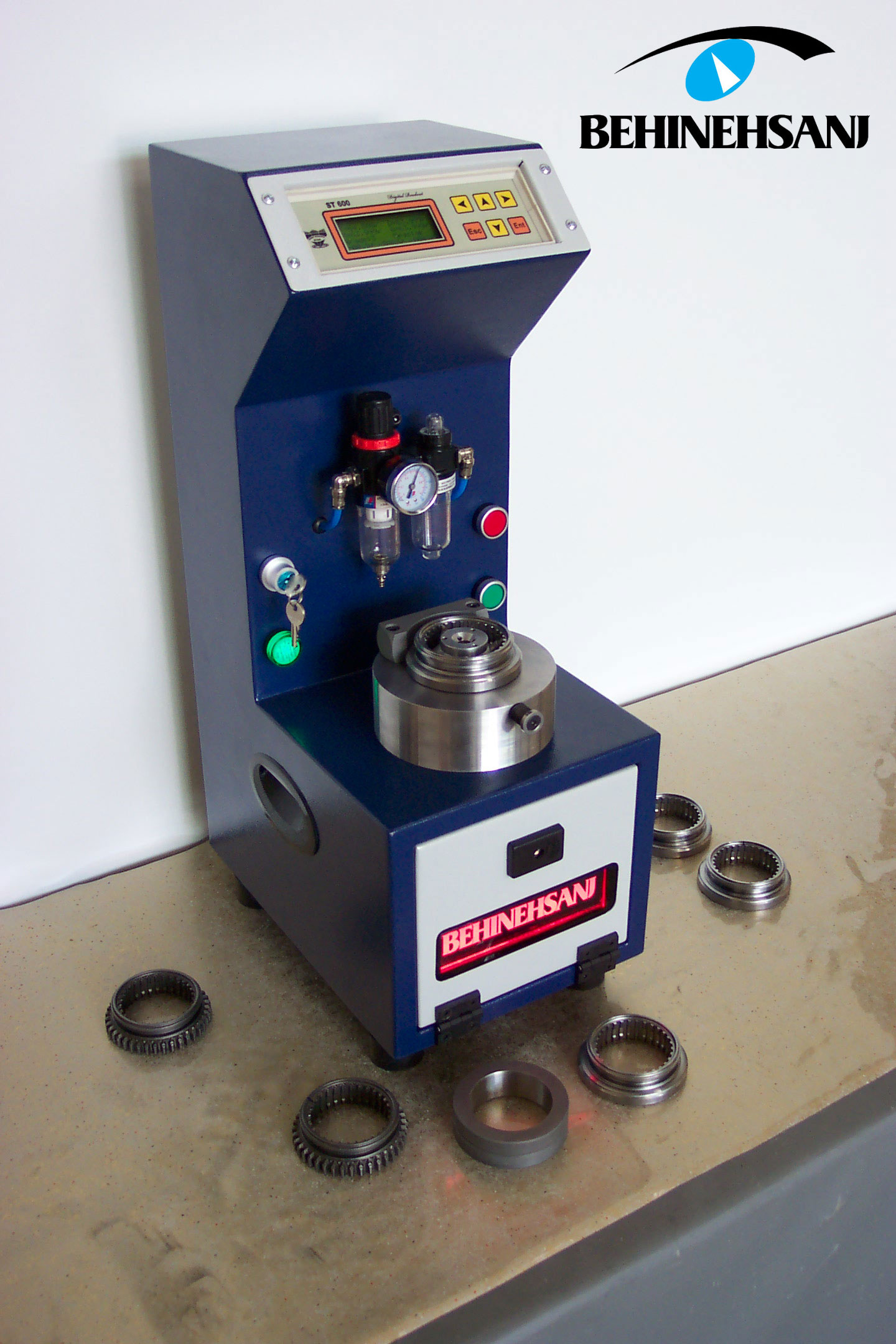

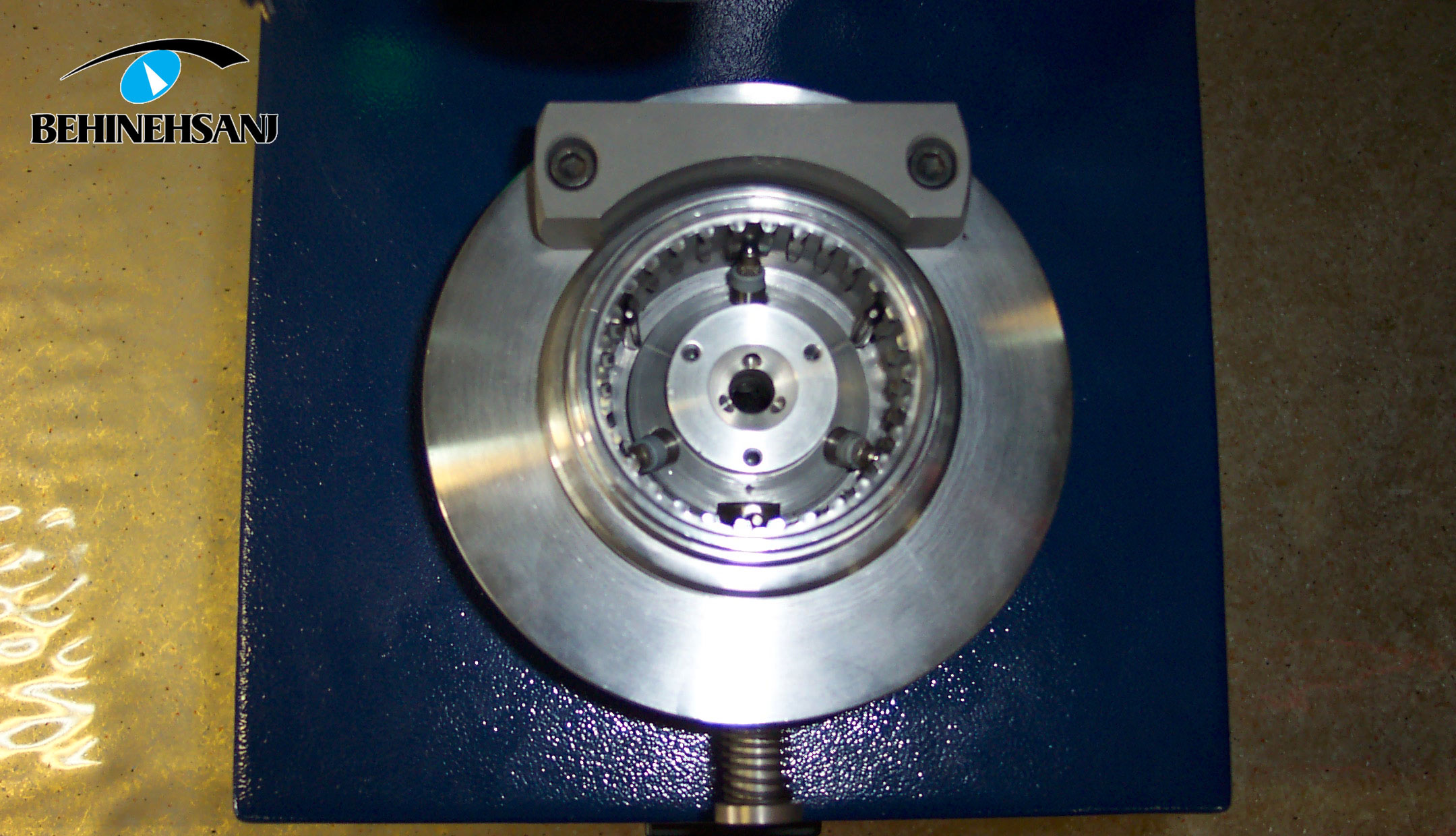

گیج کنترل قطر هزارخار دنده عقب Rear Gear Gauge

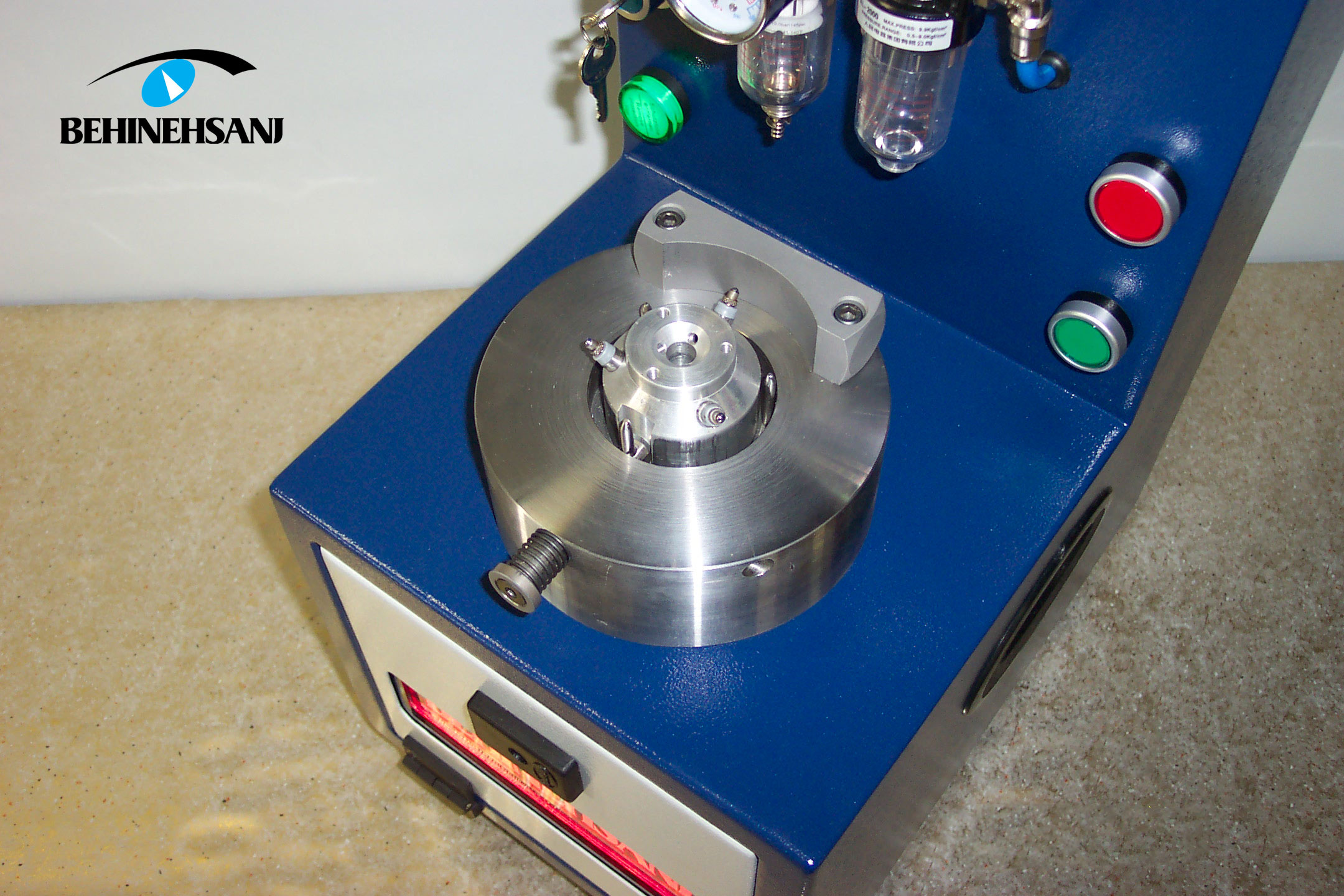

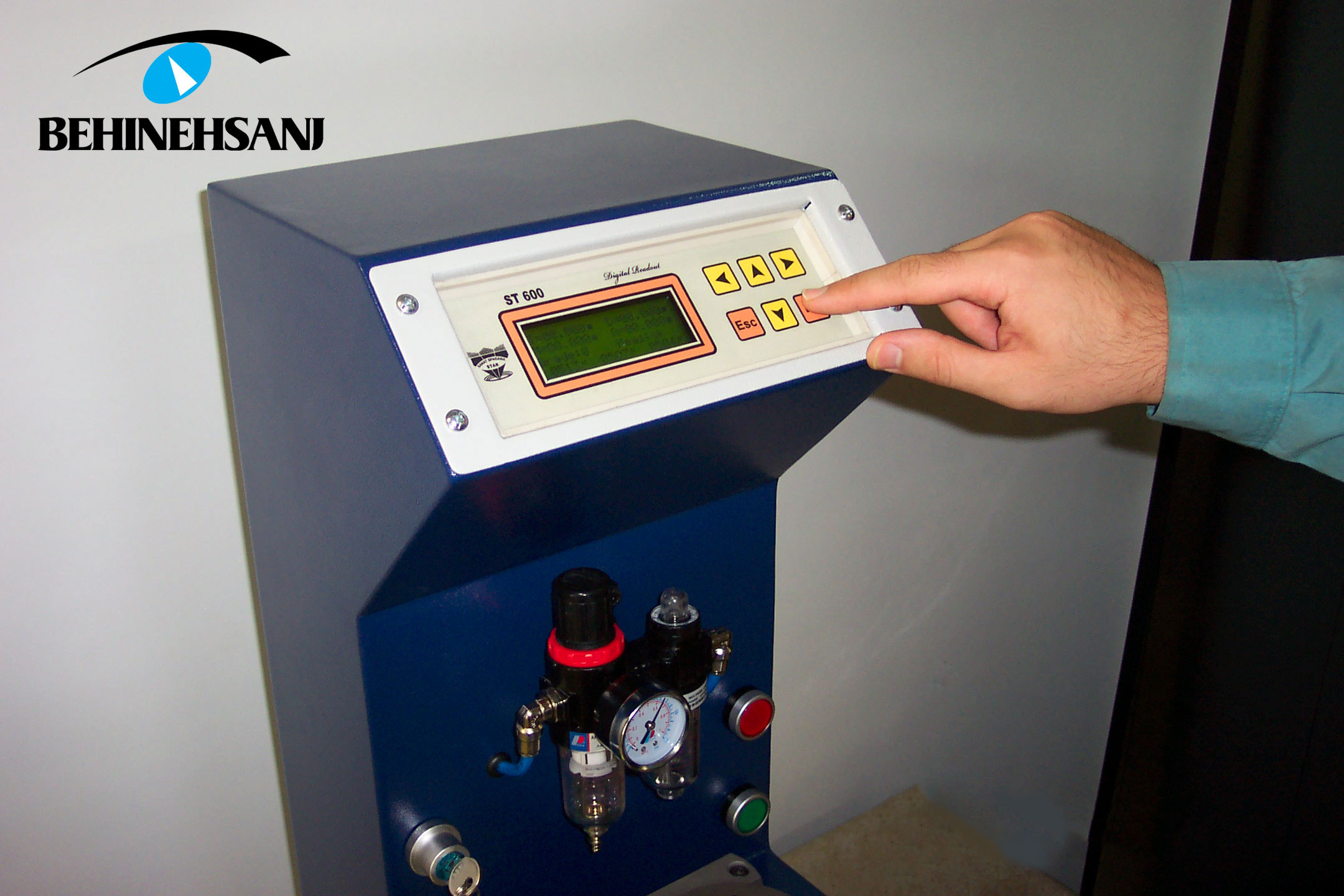

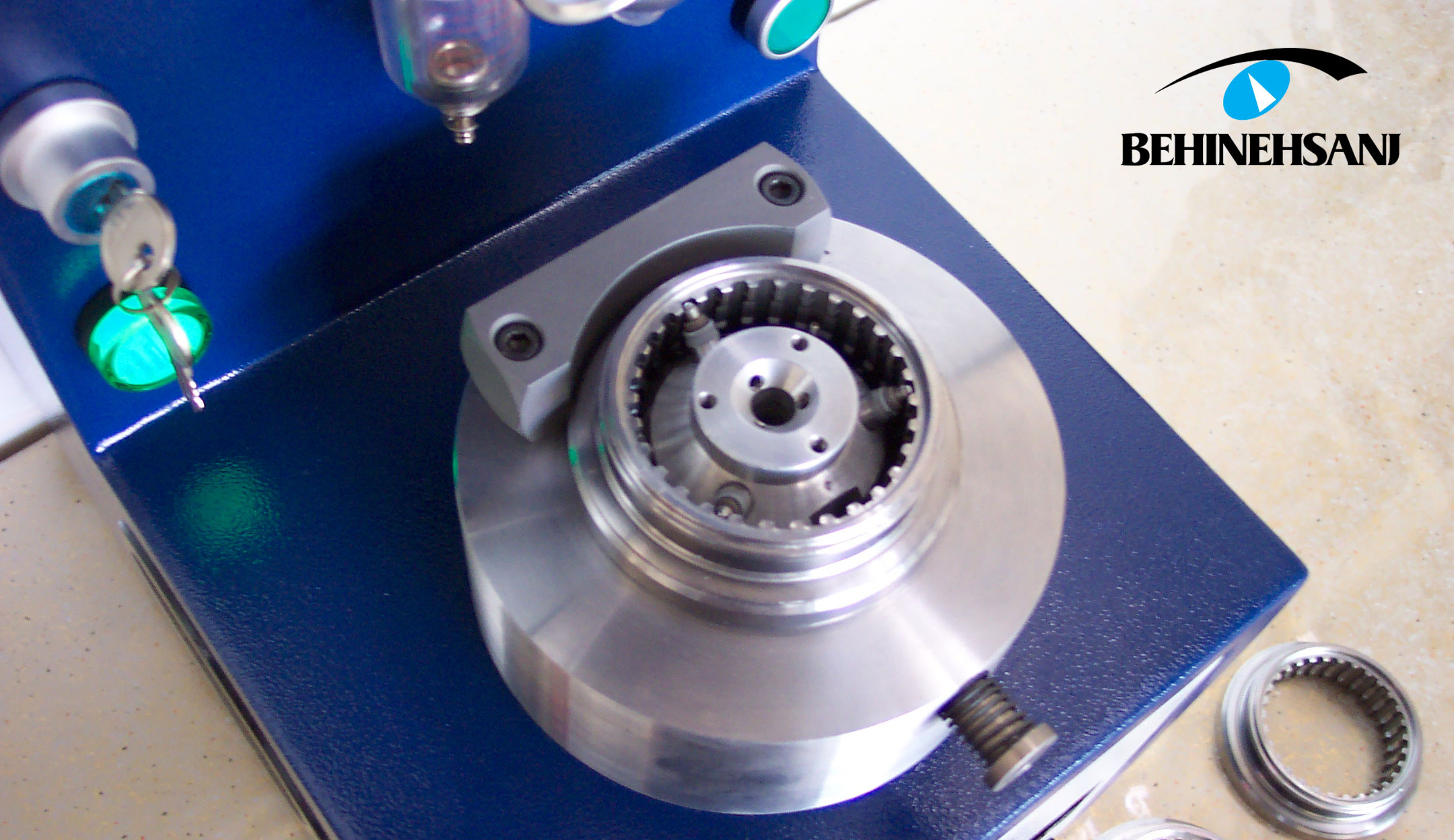

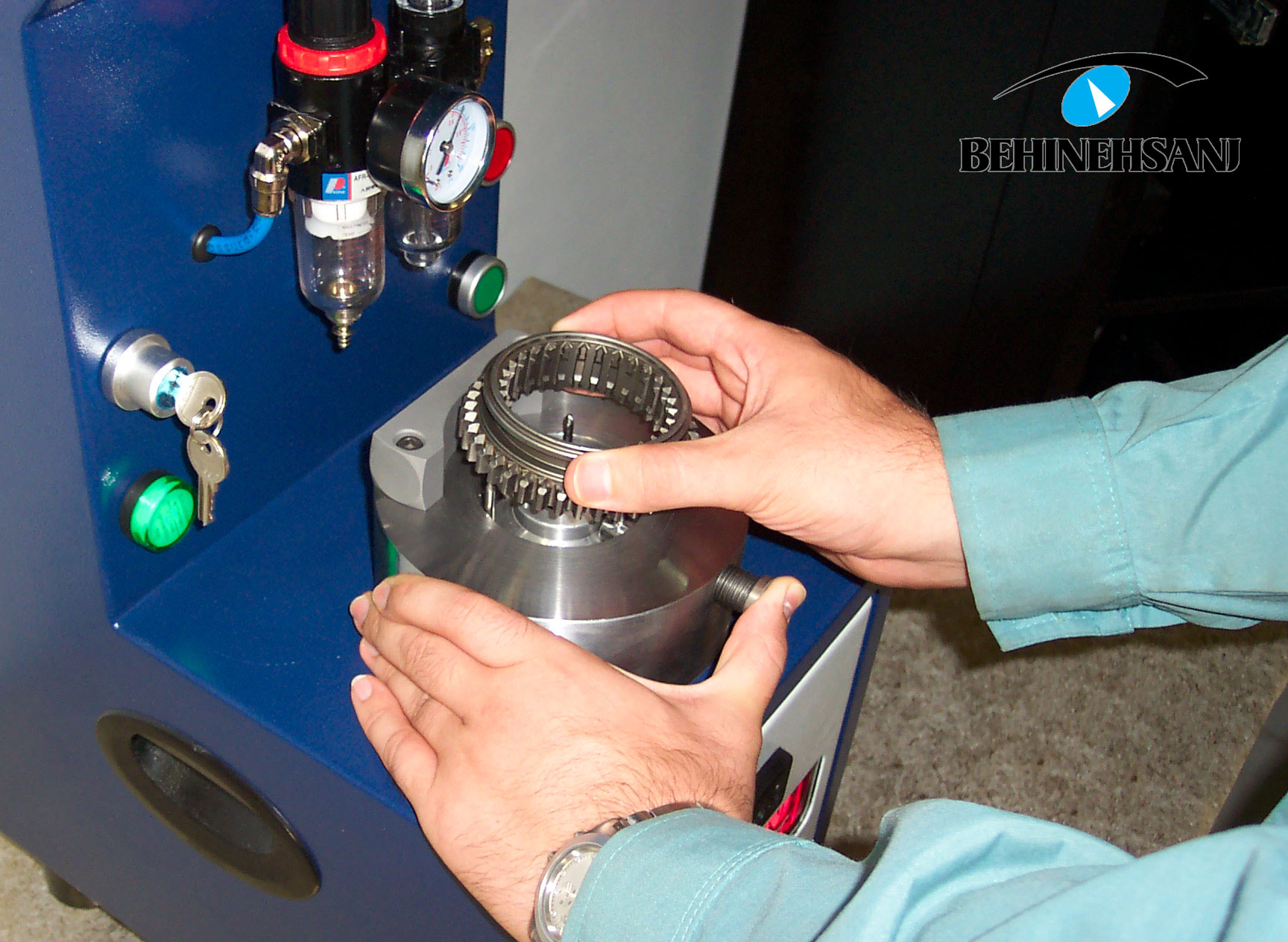

برای کنترل و اندازه گیری قطر بزرگ داخل شیارخار (Major Diameter) دنده عقب از این گیج استفاده می شود. با استفاده از مکانیزم پنوماتیک،  3 عدد پراب در دو ارتفاع ، قطر داخل هزارخار را لمس می کنند و دستگاه نمایشگر ، قطر را محاسبه کرده و گرید قطر را اعلام می نماید.

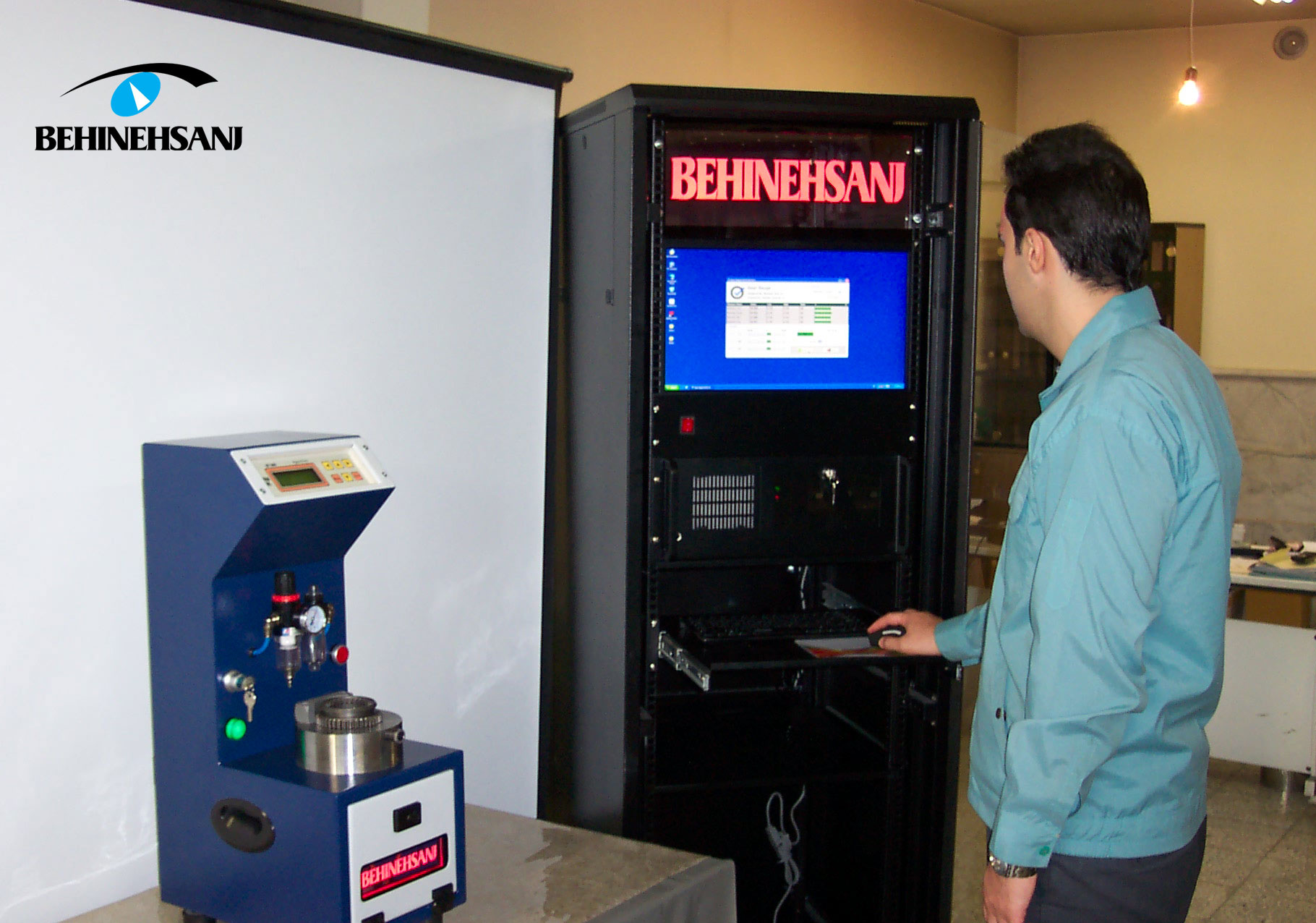

همچنین مقدار گرید روی پورت سریال ارسال می شود تا دستگاه چاپ رنگ (در صورت وجود) رنگ متناظر با گرید را روی قطعه چاپ کند.
