گیج والنگی دنده Electronic Runout Gauge for Gears

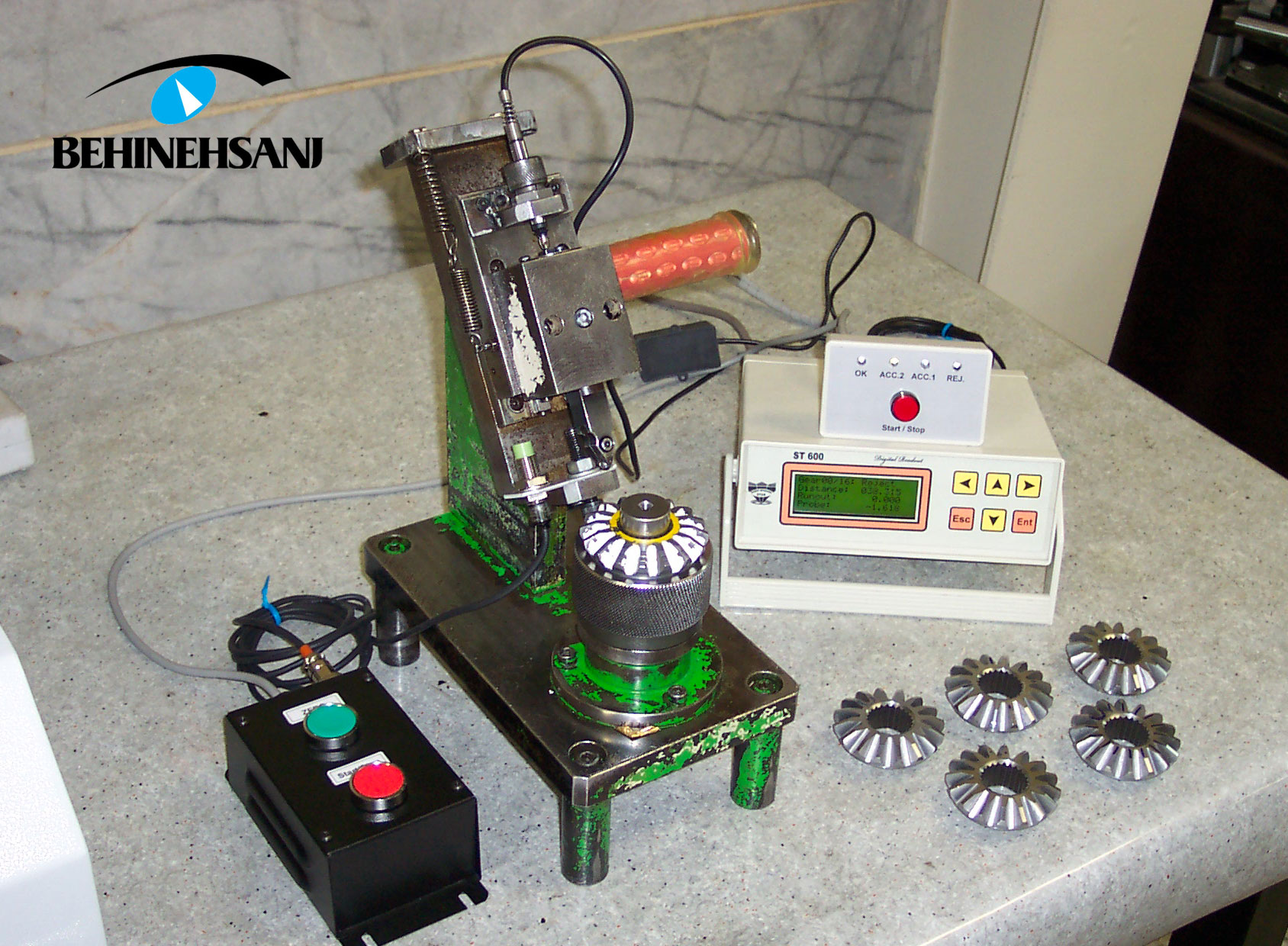

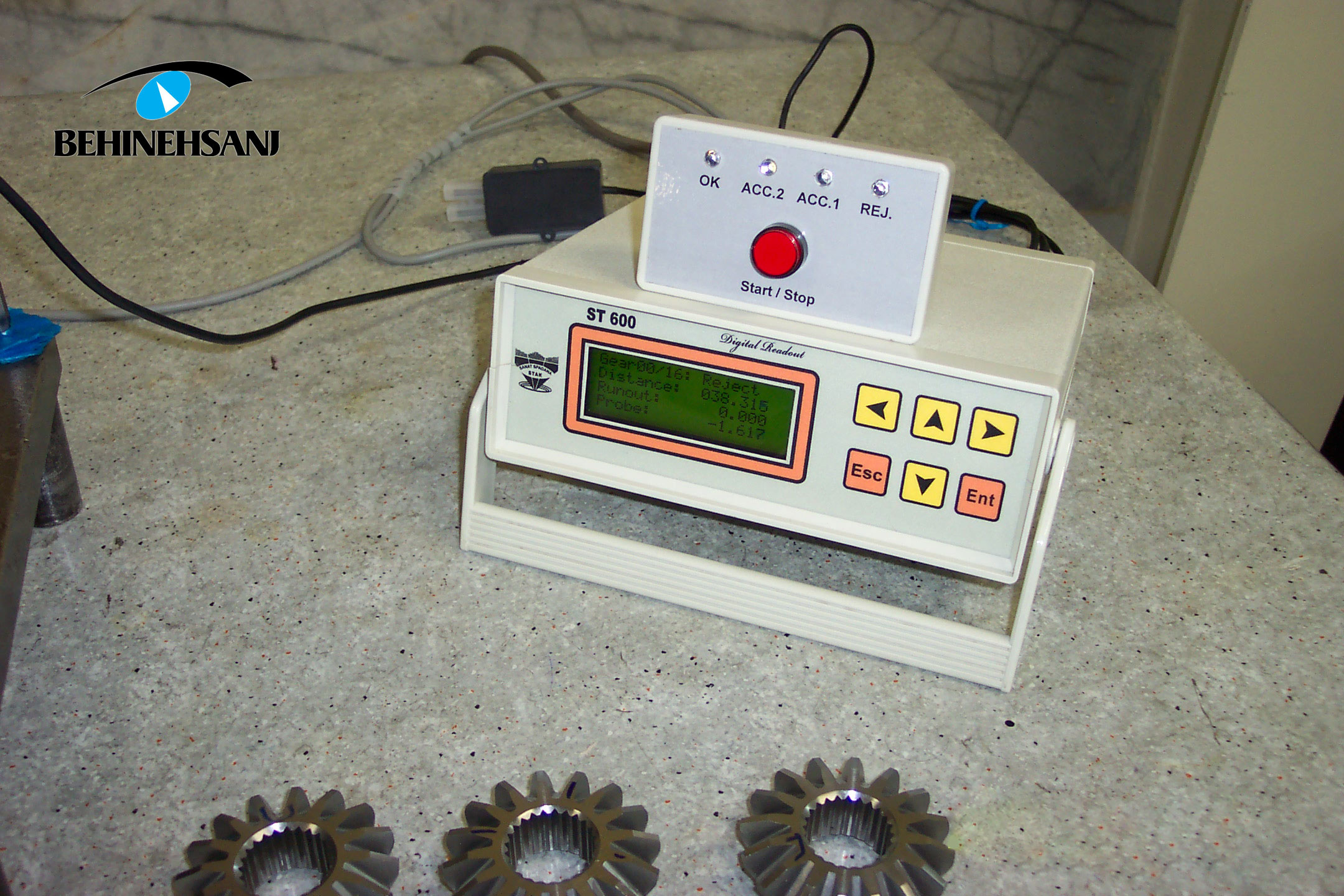

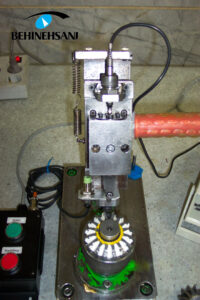

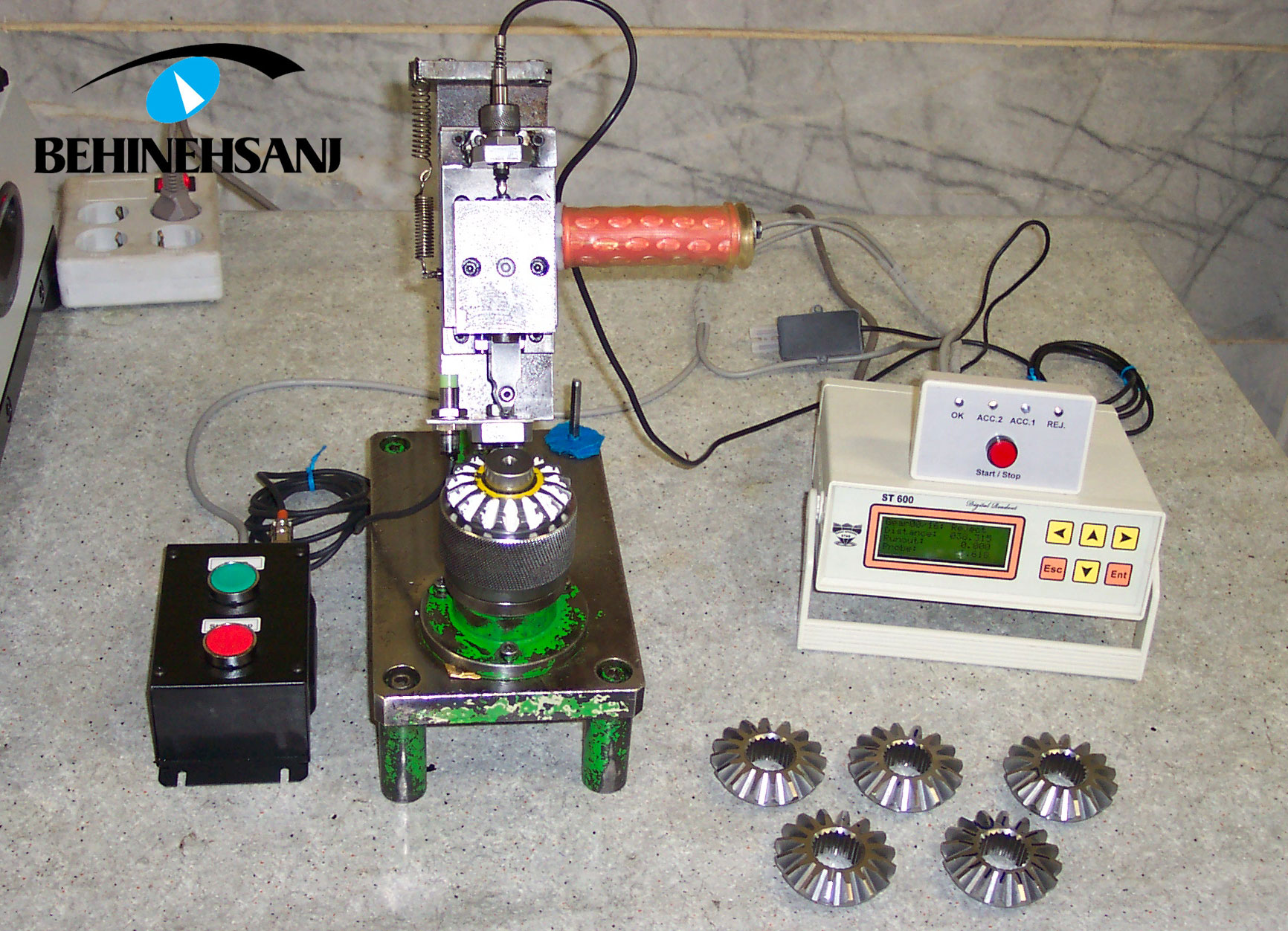

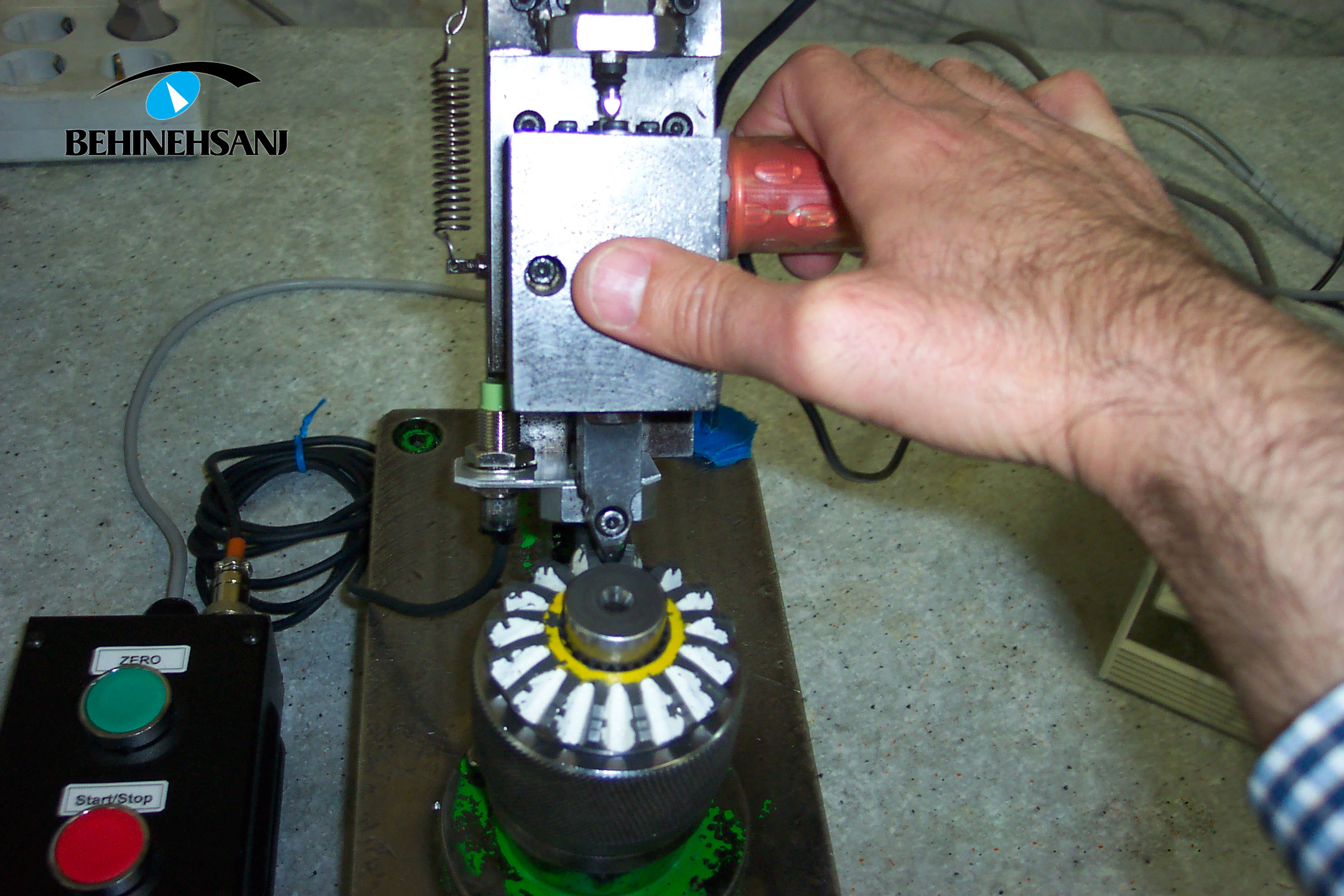

با استفاده از یک دستگاه نمایشگر دیجیتال و یک پراب LVDT، عملکرد یک فیکسچر کنترلی که قبلا با استفاده از ساعت اندیکاتور عمل می کرد، بهبود یافته است. در این سیستم، لنگی عمق گام های چرخ دنده کنترل می شود. اپراتور با استفاده از یک اهرم دستی، پراب را با عمق دنده تماس می دهد و میزان لنگی کل و اختلاف لنگی دنده های مجاور سنجیده می شود و وضعیت قطعه با استفاده از لامپ های رنگی به رویت اپراتور می رسد.
